品质专用车 客户每一次质量的保证

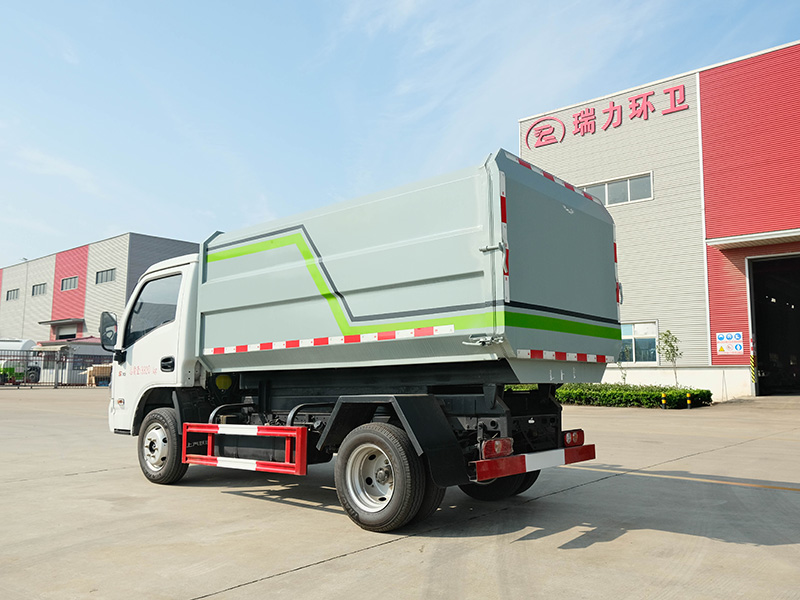

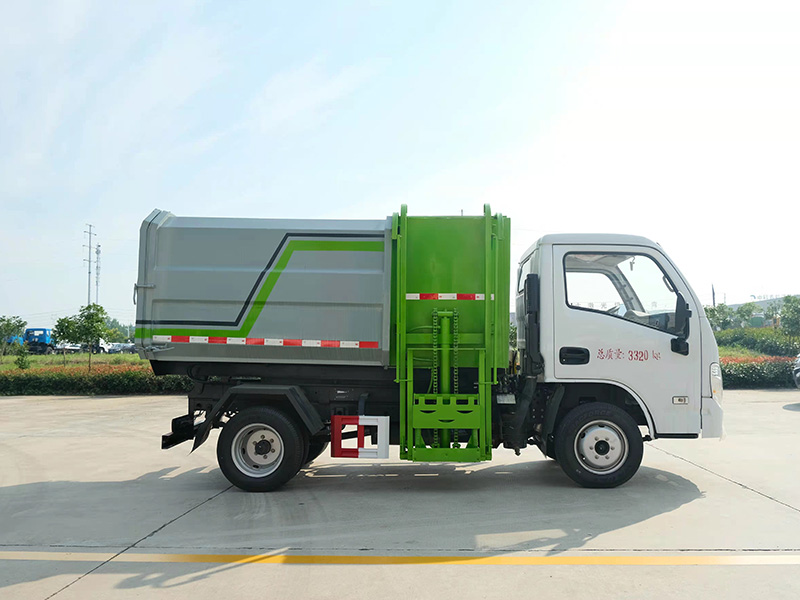

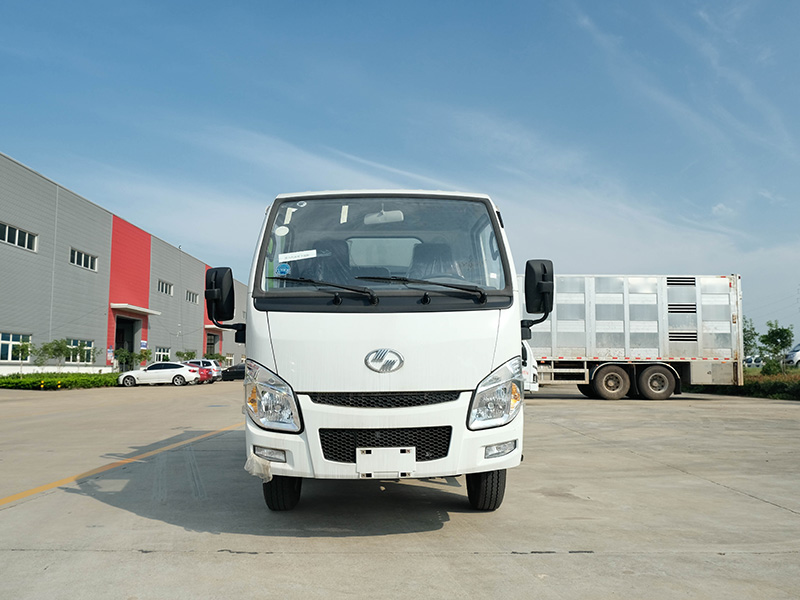

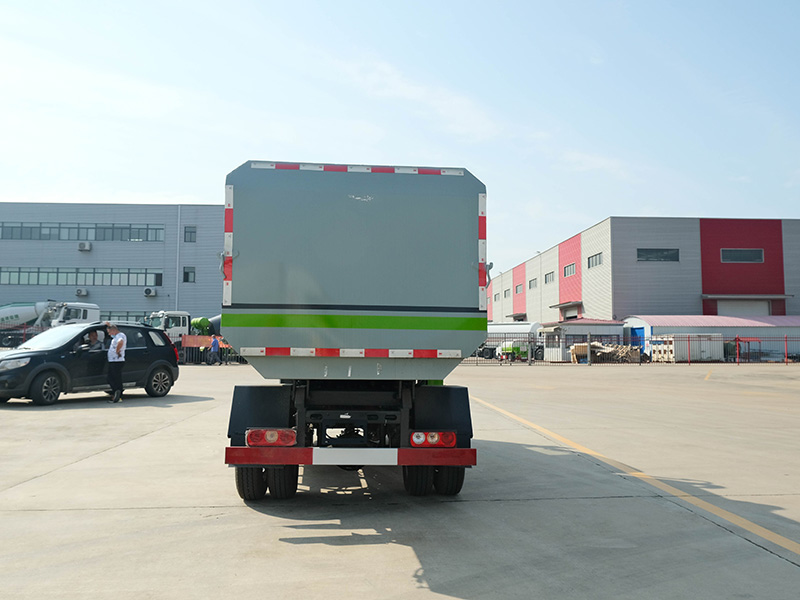

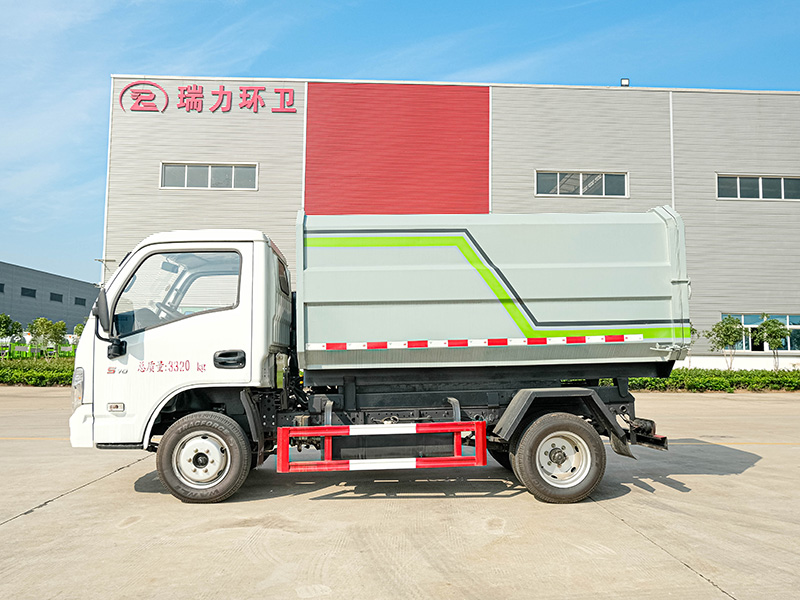

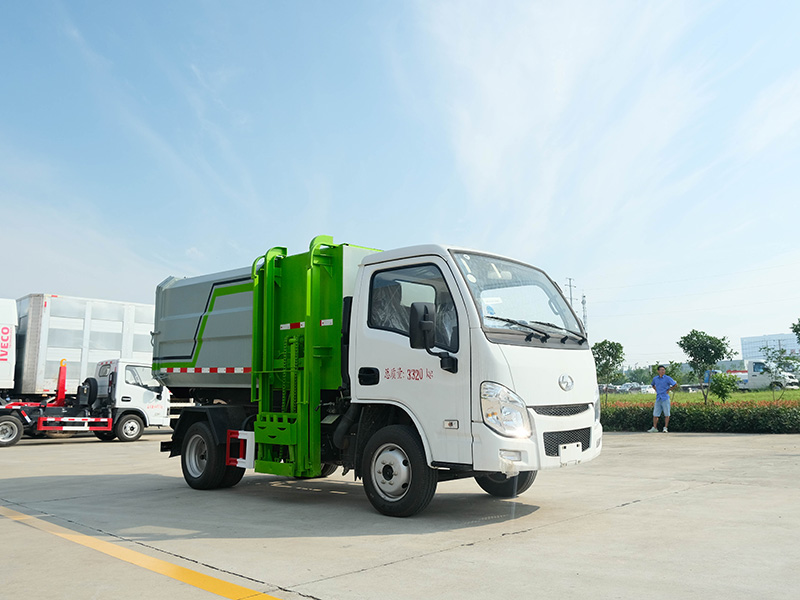

RLQ5033ZZZSH6跃进5方挂桶垃圾车
优惠活动:3千 - 3万
【整车技术参数】
产品** | 瑞力星牌 | 公告批次 | 348 |
产品名称 | 瑞力星牌RLQ5033ZZZSH6型自装卸式垃圾车 | ||
总质量(kg) | 3320 | 罐体容积(m3) |
|
额定质量(kg) | 970,840 | 外形尺寸(mm) | 4750,4950X1850X2260 |
整备质量(kg) | 2220,2350 | 货厢尺寸(mm) | XX |
额定载客(人) |
| 准拖挂车总质量(kg) |
|
驾驶室准乘人数(人) | 2 | 鞍座**载质量(kg) |
|
接近角/离去角(°) | 18/12 | 前悬/后悬(mm) | 1090/1010 |
轴荷(kg) | 1260/2060 | **车速(km/h) | 80 |
备注 | 备注:1.ABS**器型号/生产厂家:YF8/武汉元丰汽车电控系统有限公司;2.随底盘选装驾驶室,轮辋外观,轮眉,选装直接供电方式ETC车载装置;3.发动机/油耗值(L/100km)对应关系为:LJ4A15Q6/9.0;4.该车主要用于垃圾收集转运,专用装置为垃圾箱、提升机装置;5.整车外形长/前悬/轴距/后悬对应关系(mm):4750/2650/1090/1010,4950/2850/1090/1010. | ||
【底盘技术参数】 | |||
底盘型号 | SH1033PEGCNZ2 | 底盘名称 | 载货汽车底盘 |
**名称 | 跃进牌 | 生产企业 | 上汽大通汽车有限公司 |
轴数 | 2 | 轮胎数 | 6 |
轴距(mm) | 2650,2850 | ||
轮胎规格 | 185/65R15LT 10PR,185R15LT 8PR | ||
钢板弹簧片数 | 3/4+5 | 前轮距(mm) | 1316 |
燃料种类 | 汽油 | 后轮距(mm) | 1223 |
排放依据标准 | GB18352.6-2016国Ⅵ | ||
发动机型号 | 发动机生产企业 | 发动机排量 | 发动机功率 |
LJ4A15Q6 | 柳州五菱柳机动力有限公司 | 1499 | 83(kw)/112.88(ps) |
◇底盘配置:柳机112马力,185R15,后双胎,方向助力、ABS、前盘制动、副板簧、带取力器接口
◇上装配置:箱体采用边三底三碳钢板制作,箱体前部侧面带有挂桶提升机构,可自动举升垃圾桶倒入垃圾,120/240L塑料桶通用,提升机顶部自动翻盖,带有手动油门,提高作业效率,箱体底部双液压缸举升自卸,箱体尾部设有挡水槽防止污水外泄,尾门装有橡胶密封条,防止二次污染。
垃圾运输车具体操作方法及步骤如下:
挂桶及垃圾装载:

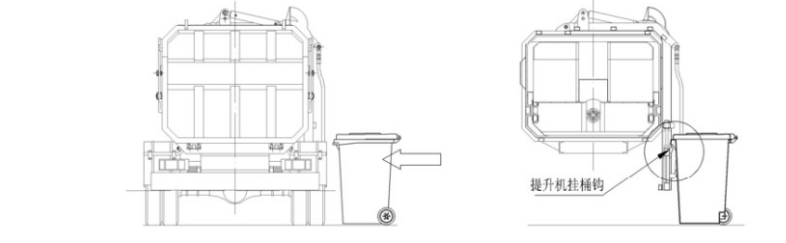

**先将垃圾箱推移到提升机挂钩处,同时将桶提挂位放在挂钩上,推动提升机操作开关(或手柄)**上升位置,这时上盖油缸动作,从而带动提升机拉杆向上运动,垃圾桶被挂起,同时上盖也逐渐被打开;如图;
推移垃圾桶并靠紧提升机
当提升机和垃圾桶上升到一定位置,垃圾桶被锁紧(或压紧),**垃圾桶随提升机翻板一起上升到箱体顶端,上盖完全打开,并翻倒桶内垃圾**箱体;如图;
松开提升机操作开关(或手柄)回中位,上盖油缸停止工作,提升机各部件和垃圾桶停止不动;将推动提升机操作开关(或手柄)**下降位置,这时上盖油缸收回,从而使提升机拉杆和垃圾桶向下翻转,垃圾桶逐渐被放下并松开,直**放回地面;松开提升机操作开关(或手柄)回中位,**移开垃圾桶,完成一次垃圾装载的工作。
注意:垃圾运输车操作时,提升机旁和垃圾桶下严禁站人!
挂桶垃圾车又名自装卸式垃圾车主要用于市政环卫及工厂,小区物业,收集及转运各种垃圾,亦可运输装修废料等散装建筑垃圾。主结构由密封式垃圾箱体、提升机,液压系统、操作系统组成。提升机有拉杆和链条两种,一般搭配120L和240L垃圾桶使用,上下一次工作循环时间≤25S,自卸举升油制缸(2支)垃圾厢可举伸卸料,
车型特点
挂桶垃圾车的特点是一个车能配几十个垃圾桶,能实现一台车与多个垃圾桶联合作业,循环运输,充分提高了车辆的运输能力,特别适用于短途运输,如环卫部门对城镇垃圾的清理、运输等。同时,挂桶垃圾车还可以加装其它功能,形成其它多功能挂桶垃圾车,如:挂桶压缩式垃圾车、挂桶式泔水垃圾车、挂桶式对接垃圾车等。
应严格按规定保养垃圾车,使各系统、各装置经常处于良好的技术状态,充分发挥其效能,减少油耗、节省开支,**限度地延长垃圾车的使用寿命。
(一)底盘保养
底盘应严格遵守其使用说明书的规定,进行日、周例行保养。
(二)作业装置保养
作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态,允许其保养同底盘保养同步进行。
1.日保养
日保养主要以清洁、观察为**,内容与垃圾车的使用中注意事项第3条内容相同。
2.作业100h保养
作业100h保养以紧固、润滑为**。
(1)检查紧固车厢、作业装置、轴等部位的连接螺栓;
(2)按时对各润滑点加注润滑脂或润滑油;
(3)检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等,并检查有无油液 渗漏现象;
(4)检查取力器工作是否正常。
3.作业500h保养
作业500h保养以调整为**。
(1)各作业装置中的零部件是否有轻微变形,必要时给予校正;
(2)检查密封胶条的磨损情况,必要时更换;
(3)检查液压元件是否能正常工作,必要时应拆检或更换。如果有油液渗漏现象,应更换密封件;
4.作业1500h保养
作业1500h保养**是对各作业装置进行全面技术检查和调整,消除隐患。
(1)检查并修复各处焊缝,特别是各重要部位的焊缝;
(2)检查各装置零部件的磨损和操作情况,对磨损和操作严重者应予更换;
(3)检查各液压元件。
(4)清洗液压油箱,各滤油器、空气滤清器和液压管路,更换液压油。对有损伤的密封件和软管应予及时更换;
