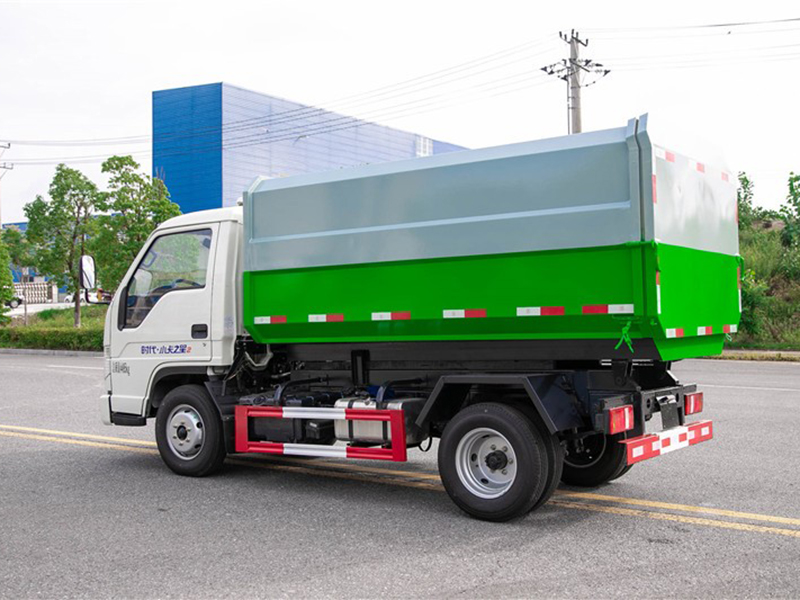

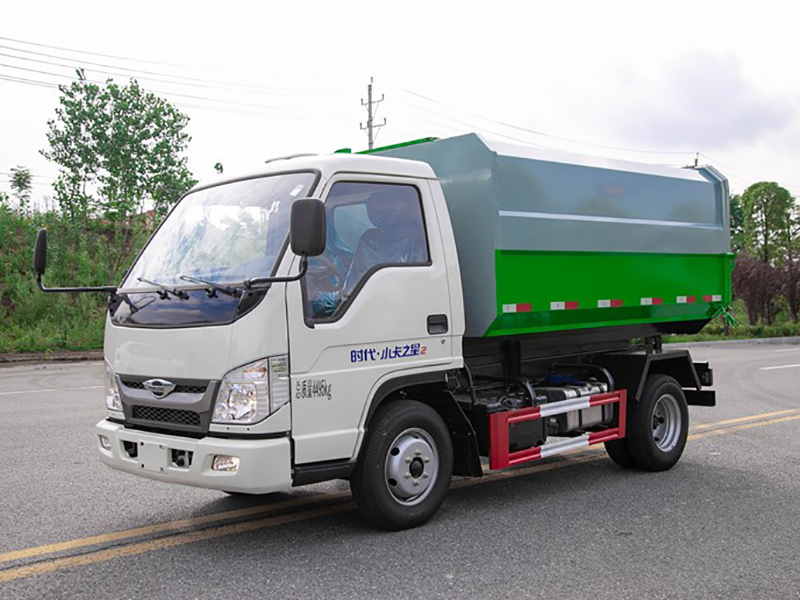

◇底盘配置：小卡之星车身、1580mm宽驾驶室，全柴95马力（Q23-95C60)、单排前翻、5档、6.00R16钢丝胎、动转、ABS、可调方向盘、电控熄火、巡航、可调大灯、刹车自调臂

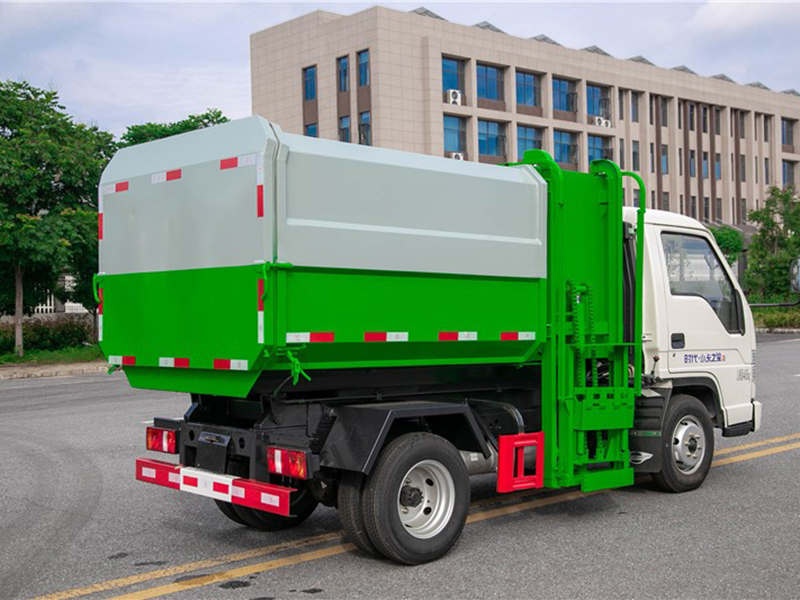

◇上装配置：箱体采用边三底三碳钢板制作，箱体前部侧面带有挂桶提升机构，可自动举升垃圾桶倒入垃圾，120/240L塑料桶通用，提升机顶部自动翻盖，带有手动油门，提高作业效率，箱体底部双液压缸举升自卸，箱体尾部设有挡水槽防止污水外泄，尾门装有橡胶密封条，防止二次污染。

垃圾运输车具体操作方法及步骤如下：

挂桶及垃圾装载：

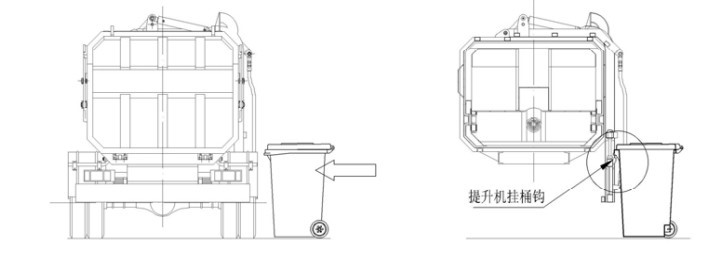

**先将垃圾箱推移到提升机挂钩处，同时将桶提挂位放在挂钩上，推动提升机操作开关（或手柄）**上升位置，这时上盖油缸动作，从而带动提升机拉杆向上运动，垃圾桶被挂起，同时上盖也逐渐被打开；如图；推移垃圾桶并靠紧提升机

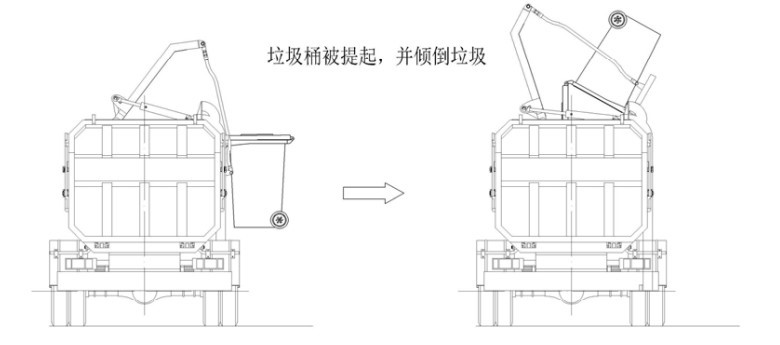

当提升机和垃圾桶上升到一定位置，垃圾桶被锁紧（或压紧），**垃圾桶随提升机翻板一起上升到箱体顶端，上盖完全打开，并翻倒桶内垃圾**箱体；如图；

松开提升机操作开关（或手柄）回中位，上盖油缸停止工作，提升机各部件和垃圾桶停止不动；将推动提升机操作开关（或手柄）**下降位置，这时上盖油缸收回，从而使提升机拉杆和垃圾桶向下翻转，垃圾桶逐渐被放下并松开，直**放回地面；松开提升机操作开关（或手柄）回中位，**移开垃圾桶，完成一次垃圾装载的工作。

注意：垃圾运输车操作时，提升机旁和垃圾桶下严禁站人！

车型简介

挂桶垃圾车又名自装卸式垃圾车主要用于市政环卫及工厂，小区物业，收集及转运各种垃圾，亦可运输装修废料等散装建筑垃圾。主结构由密封式垃圾箱体、提升机，液压系统、操作系统组成。提升机有拉杆和链条两种，一般搭配120L和240L垃圾桶使用，上下一次工作循环时间≤25S，自卸举升油制缸（2支）垃圾厢可举伸卸料，

车型特点

挂桶垃圾车的特点是一个车能配几十个垃圾桶，能实现一台车与多个垃圾桶联合作业，循环运输，充分提高了车辆的运输能力，特别适用于短途运输，如环卫部门对城镇垃圾的清理、运输等。同时，挂桶垃圾车还可以加装其它功能，形成其它多功能挂桶垃圾车，如：挂桶压缩式垃圾车、挂桶式泔水垃圾车、挂桶式对接垃圾车等。

保养维护

应严格按规定保养垃圾车，使各系统、各装置经常处于良好的技术状态，充分发挥其效能，减少油耗、节省开支，**限度地延长垃圾车的使用寿命。

（一）底盘保养

底盘应严格遵守其使用说明书的规定，进行日、周例行保养。

（二）作业装置保养

作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态，允许其保养同底盘保养同步进行。

1.日保养

日保养主要以清洁、观察为**，内容与垃圾车的使用中注意事项第3条内容相同。

2.作业100h保养

作业100h保养以紧固、润滑为**。

（1）检查紧固车厢、作业装置、轴等部位的连接螺栓；

（2）按时对各润滑点加注润滑脂或润滑油；

（3）检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等，并检查有无油液 渗漏现象；

（4）检查取力器工作是否正常。

3.作业500h保养

作业500h保养以调整为**。

（1）各作业装置中的零部件是否有轻微变形，必要时给予校正；

（2）检查密封胶条的磨损情况，必要时更换；

（3）检查液压元件是否能正常工作，必要时应拆检或更换。如果有油液渗漏现象，应更换密封件；

4.作业1500h保养

作业1500h保养**是对各作业装置进行全面技术检查和调整，消除隐患。

（1）检查并修复各处焊缝，特别是各重要部位的焊缝；

（2）检查各装置零部件的磨损和操作情况，对磨损和操作严重者应予更换；

（3）检查各液压元件。
