陕汽德龙前四后八清洗吸污车

（RLQ5319GQWS6）

产品说明

一. 产品名称

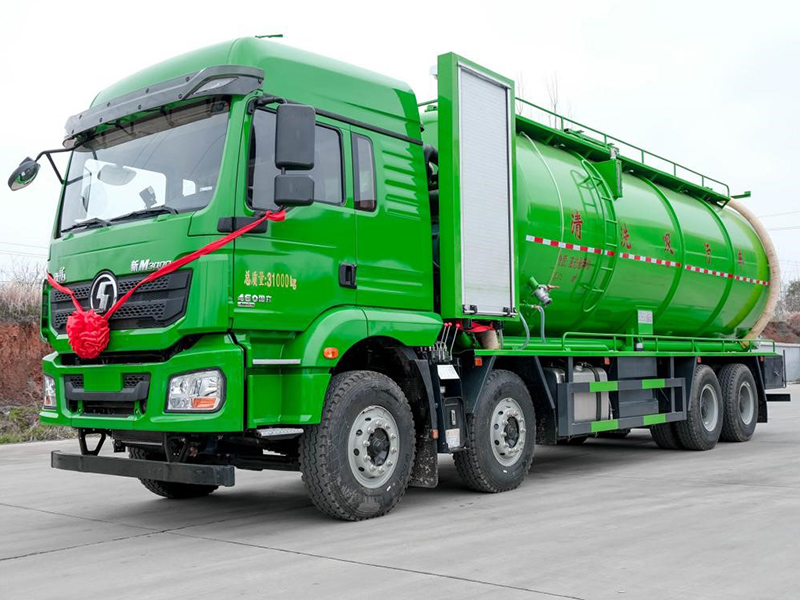

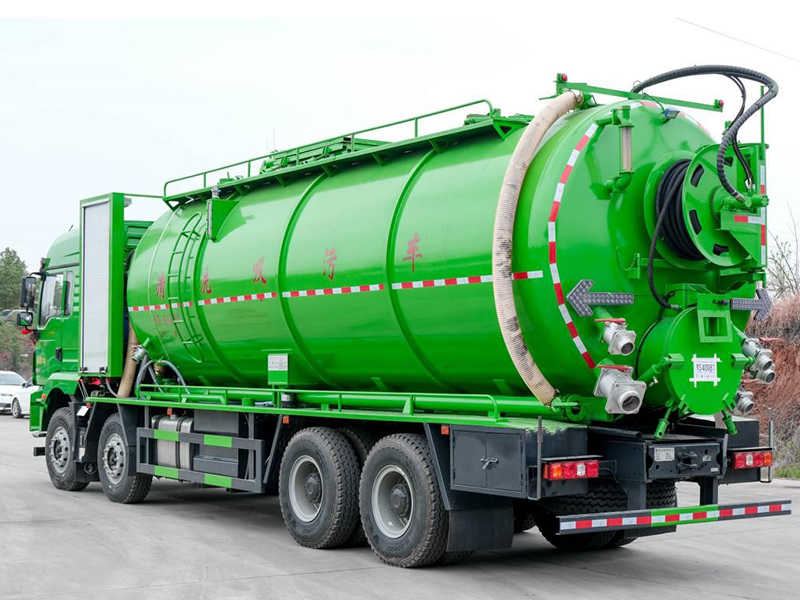

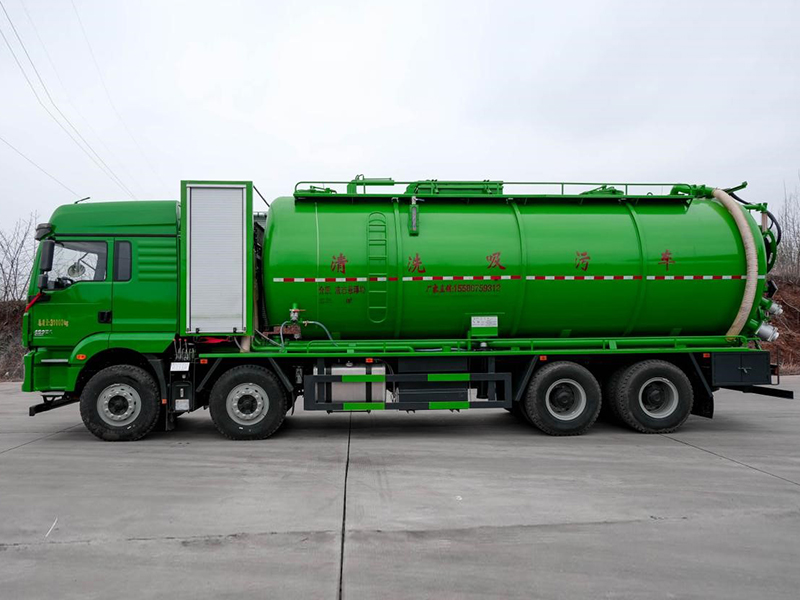

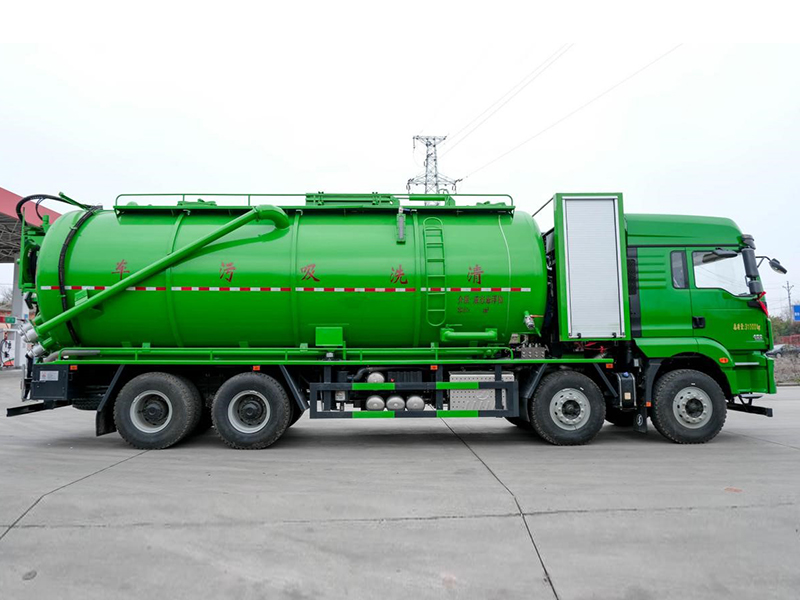

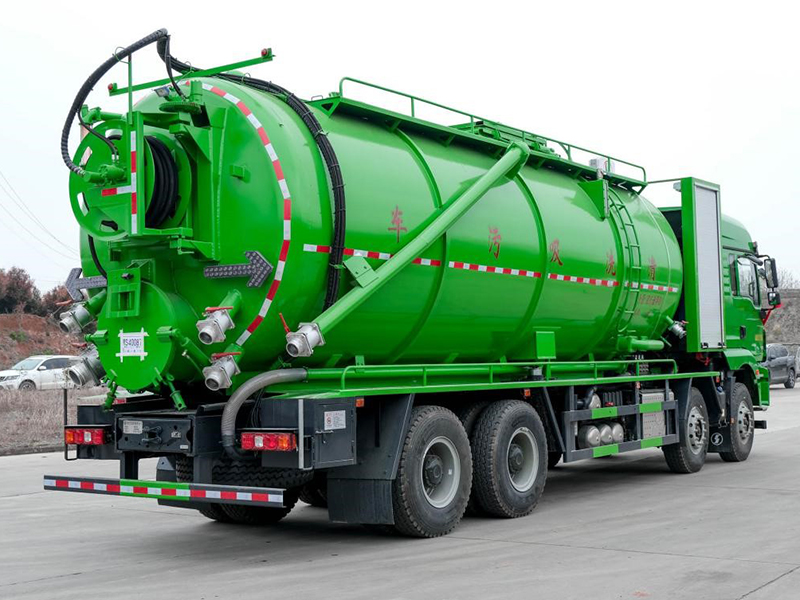

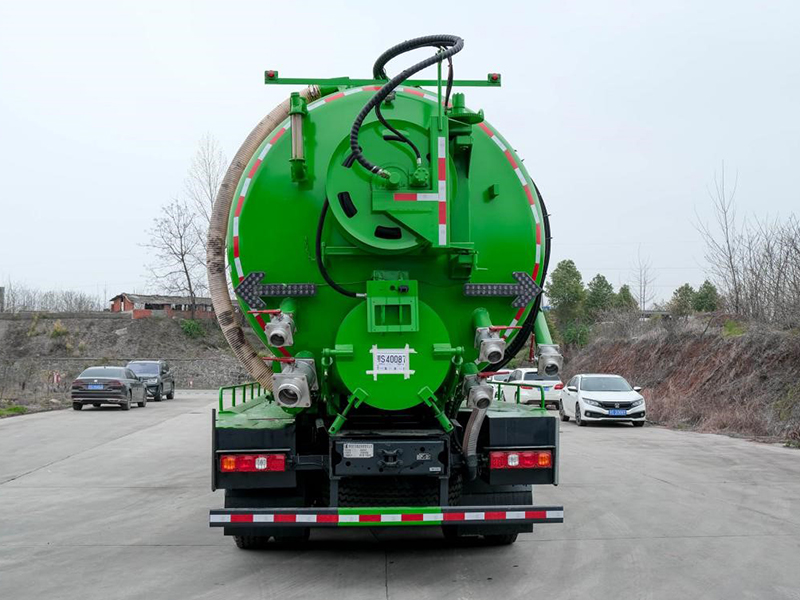

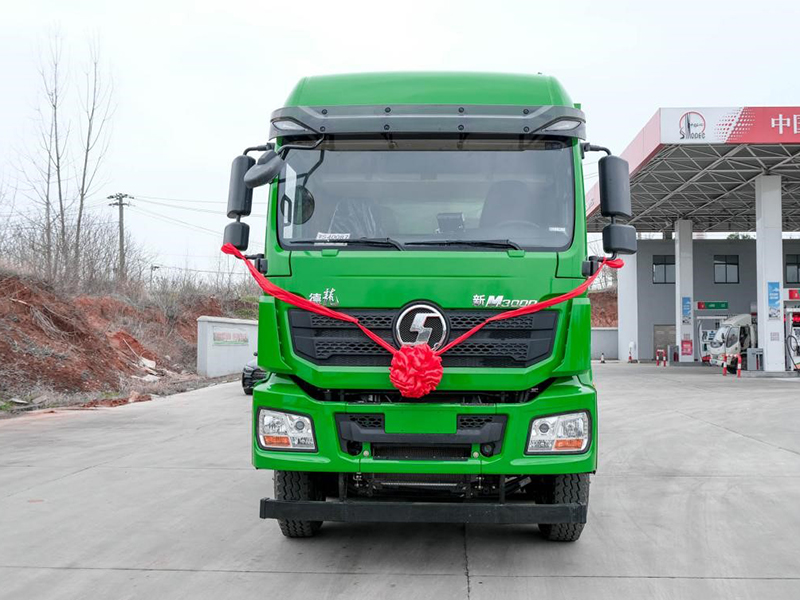

二．车辆图片

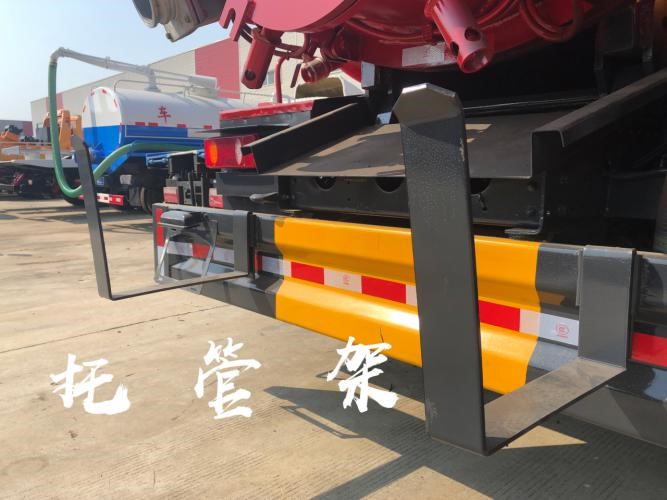

三.上装局部图片

四：产品公告

五：底盘与上装配置

◇底盘配置：陕汽德龙前四后八清洗洗污车

轴距：1800+4575+1400  发动机：460马力 变速箱：陕齿12档变速箱

轮胎规格：12.00R20胎，原厂空调，ABS,断气刹，中控锁，电动玻璃，双前桥7.5吨，双后桥16吨。

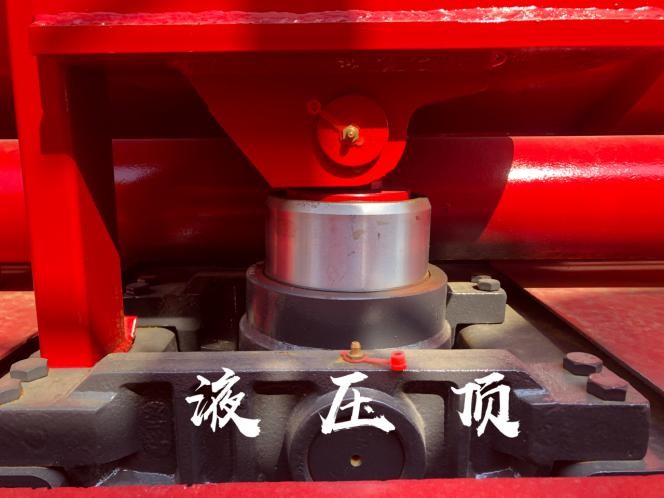

◇上装配置：1：罐体容积：34立方，罐体内底部加装不锈钢底板1.2米宽，顶部两侧做碳钢防滑平台护栏，罐体及封头厚度:8mm，清水罐用污灌口做，污水罐用水泥罐口，清水罐X方亮管一根，清水罐消防栓进水口在副驾驶一侧《两头用接口，中间用白色软管连接》，水污互通，吸污X立方，视粪窗左右各一个，清水罐、污水罐内各做爬梯一个，副梁选用橡胶垫，中置顶，安装限位阀。

3：天津315流量高压泵，加大过滤器

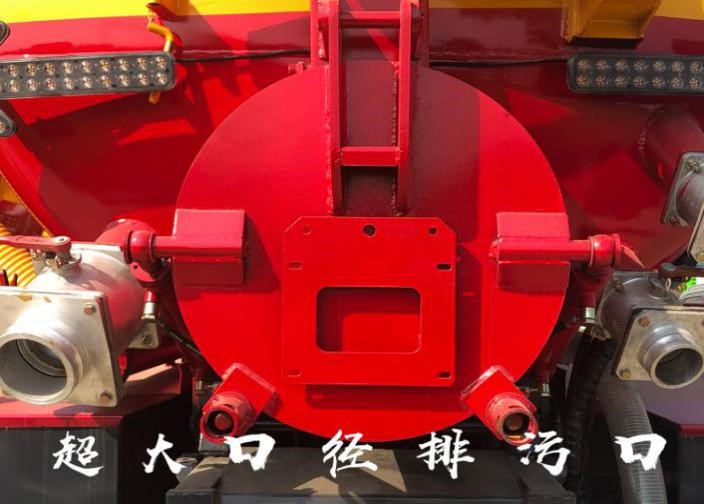

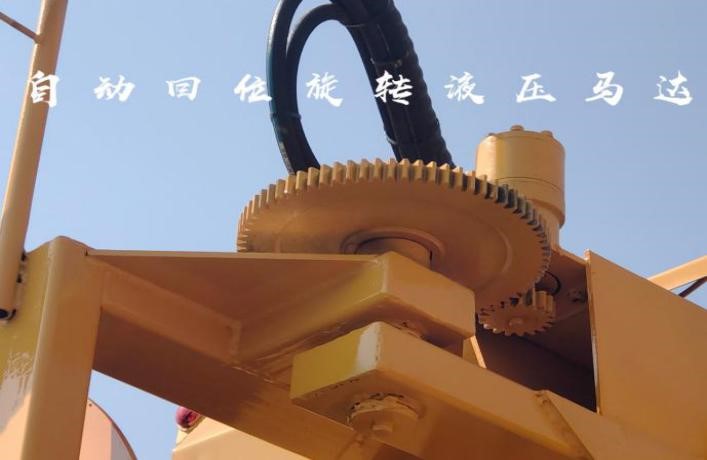

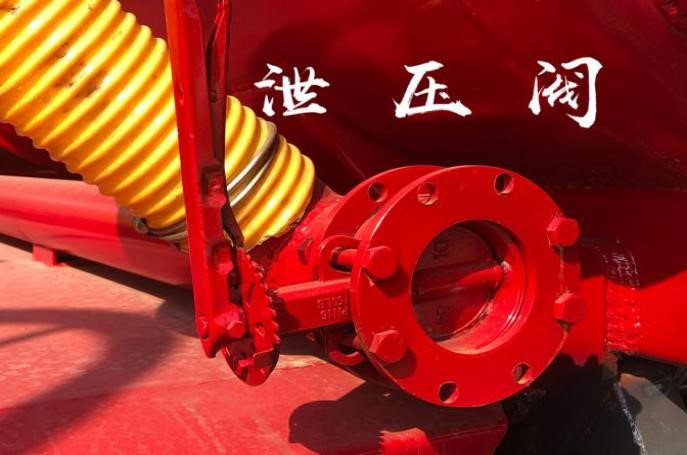

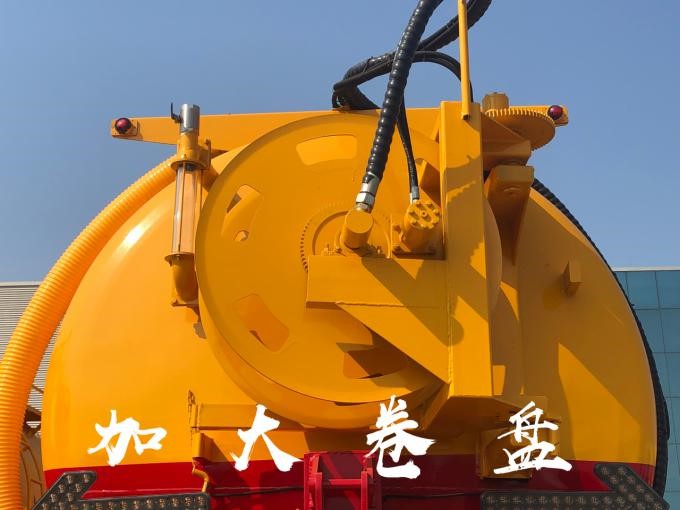

4：后封头可旋转齿轮自动液压绞盘，高压管60米22通径，耐22mpa，后封头下部600mm内通径液压排污口1个，后盖左下6寸排污阀1个，4寸排污阀1个，后盖右下4寸排气阀1个，4寸吸污阀1个，副发进气管用125mm，不锈钢水箱做0.8方，1个工具箱《尽量做大》，防溢流装置，后尾部装双箭头灯，清水罐顶部装排气阀1个，清水罐底部装4寸排水阀1个，出水管用89mm管。

5：特别要求：罐体两侧平台用优质碳钢材质，底盘空间l充分利用，排气管和水循环管不能占用平台空间，循环水管上装洗手龙头1个，副发动机下部在驾驶室一侧装4公斤灭火器位置1个。

6：油漆防腐：清水罐做防腐处理，整车油漆上黄下红。

7：该车预留副发空间按客户要求预留，尾部导流板尽量做短。

8：420马力副发动机带SK42水循环泵！

◇选装配置：高压泵标配双耀315或者品孚330，不锈钢球阀6寸补，4寸补，加12-15水循环反排泵补，加20水环泵补，加双油泵补，加单油泵补，加偷排补，灌顶加液压方盖补。

六.功能介绍

清洗吸污车的功能：及收集、中转清理运输污泥、污水，避免二次污染的新型环卫车辆，吸污车可自吸自排，工作速度快，容量大，运输方便，适用于收集运输粪便、泥浆、原油等液体物质。吸污车采用国内技术**的吸污车真空泵，吸力大，吸程远，特别适合用于下水道内的淤积物的抽吸、装运和排卸，尤其是可吸下水道泥浆、淤泥、石子、砖块等较大物体。排放有加压排放和自流排放两种方式。吸污车具有抽吸效率高、自吸、自排及直灌等特点，操作快速、简便。适宜于大、中、小城镇环卫、市政部门使用。

.    吸污车专用部分：由取力器、传动轴、真空吸污泵、压力罐体、液压部分，管网系统、真空压力表、视粪窗、洗手装置等组成，随车配置大功率真空吸污泵和优质液压系统，罐体封头一次压铸成型、罐体可后开、双顶自卸。罐内污物可通过后盖直接倾倒，具有真空度高（比吸粪车的吸力更大）、吨位大、效率高、用途更广泛的特点。

.    吸污车的组成：油水分离器，水气分离器，专用真空吸污泵，容积压力表，管网系统，吸物导管，自流阀，真空罐体，连通器（视粪窗），全自动防溢阀,液压套件。

.    清洗吸污工作原理：由于吸粪胶管始终浸没于液面上，粪罐内的空气被抽吸后，因其得不到补充而越来越稀薄，致使罐内压力低于大气压力，粪液即在大气压力使用下，经吸粪胶管进入容罐。或者由于虹吸管接近罐底，空气被不断排入粪罐时，因其没有出路而被压缩，致使罐内压力高于大气压力，粪液即在压缩空气的作用下，经虹吸管，吸粪胶管排出罐外。

.    清洗吸污车具有抽吸效率高、自吸、自排及直灌等特点。抽满粪罐时间：≤5min，吸程：≥8m。据有使用寿命长，工作速度快，操作简便，运输方便等特点。

.    本公司的高压清洗车产品采用优质高效的高压水泵，出水压力高，性能可靠，使用寿命长，节水并清洗效果好。管道疏通车的高压喷嘴，无散射，压力损失小，喷嘴不锈蚀，使用寿命长，充分利用高压水流的动能，以高压力、低流量的方式清洗。液压元件，性能稳定可靠。选用夹心取力器全功率输出，避免了其他同类产品选用上盖取力而存在的噪音大，齿轮容易损坏。

高压清洗车(管道疏通车)组成：

.    水路系统：包括水罐、高压水泵、进水管、泄水截止阀、滤水器、水位表、进水截止阀、水压表、压力表开关、高压喷头、高压三通阀、卷筒。

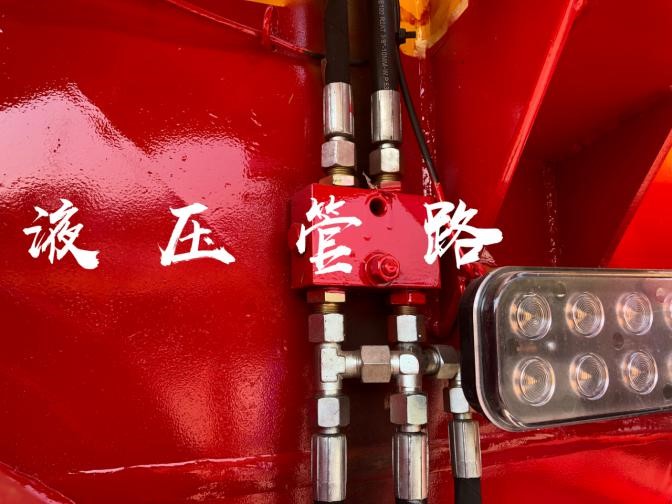

.    液压系统：包括油位计、油箱、过滤器、闸阀、油泵、溢流阀、节流阀、油压表、单向阀、油马达、换向阀、单向阀、开关。

七.使用安全

1.操作清洗吸污车前请仔细阅读《操作注意事项》（**盒上标示）！

2.请注意观察以确保人员和车辆安全！

3.操作人员尽量在车上或作业半径外操控！

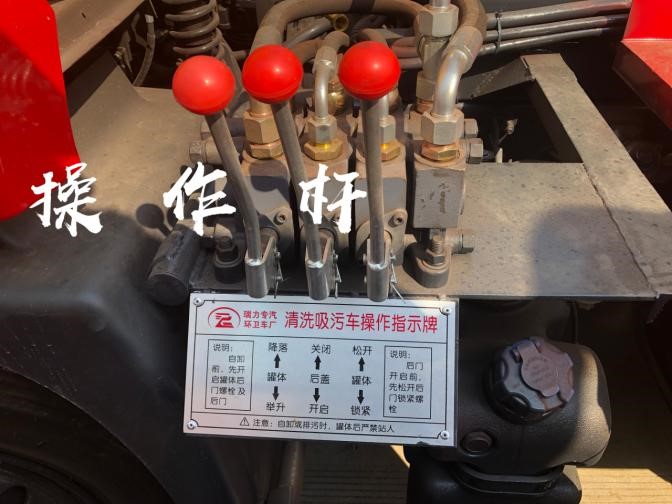

4.手动操作把手只是备用应急，以遥控为主，保证安全和便捷；

5.未熟练使用清洗吸污车前请保持低速匀速运行和请人观察配合直**能**熟练使用！

6.车辆运输过程中切记关闭取力器！

7.车辆运输时请关闭遥控器！

8.切忌运输过程中急开急停或高速急转弯！

保养维护

应严格按规定保养垃圾车，使各系统、各装置经常处于良好的技术状态，充分发挥其效能，减少油耗、节省开支，**限度地延长垃圾车的使用寿命。

（一）底盘保养

底盘应严格遵守其使用说明书的规定，进行日、周例行保养。

（二）作业装置保养

作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态，允许其保养同底盘保养同步进行。

1.日保养

日保养主要以清洁、观察为**，内容与垃圾车的使用中注意事项第3条内容相同。

2.作业100h保养

作业100h保养以紧固、润滑为**。

（1）检查紧固车厢、作业装置、轴等部位的连接螺栓；

（2）按时对各润滑点加注润滑脂或润滑油；

（3）检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等，并检查有无油液 渗漏现象；

（4）检查取力器工作是否正常。

3.作业500h保养

作业500h保养以调整为**。

（1）各作业装置中的零部件是否有轻微变形，必要时给予校正；

（2）检查密封胶条的磨损情况，必要时更换；

（3）检查液压元件是否能正常工作，必要时应拆检或更换。如果有油液渗漏现象，应更换密封件；

4.作业1500h保养

作业1500h保养**是对各作业装置进行全面技术检查和调整，消除隐患。

（1）检查并修复各处焊缝，特别是各重要部位的焊缝；

（2）检查各装置零部件的磨损和操作情况，对磨损和操作严重者应予更换；

（3）检查各液压元件。

（4）清洗液压油箱，各滤油器、空气滤清器和液压管路，更换液压油。对有损伤的密封件和软管应予及时更换；
