RLQ5250GQWZ6 重汽豪沃后双桥清洗吸污车 -
优惠活动:3千 - 3万
重汽豪沃后双桥清洗吸污车
(RLQ5250GQWZ6)
产品说明
一: 产品名称
产品名称 |
品牌、型号 |
外型尺寸(长*宽*高) |
清洗吸污车 |
RLQ5250GQWZ6 |
9850/10200 * 2550 * 3720/3800/3850 (mm) |

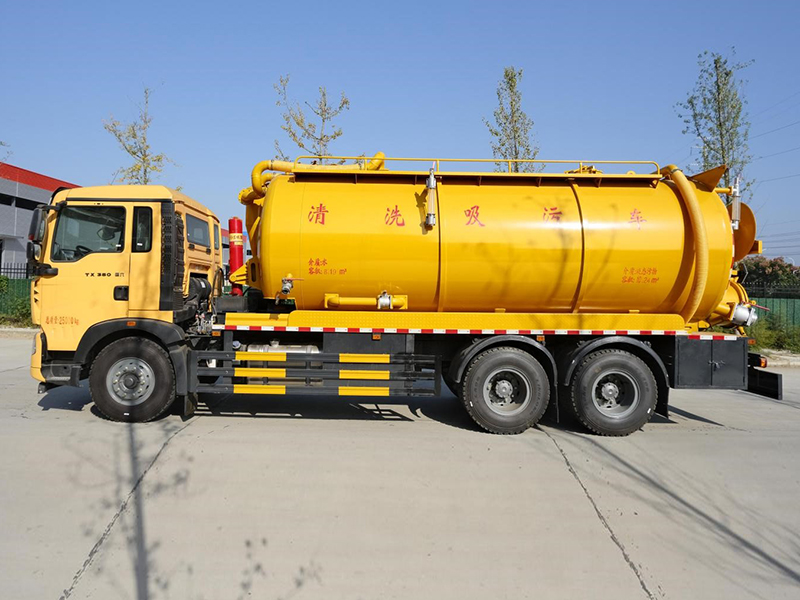

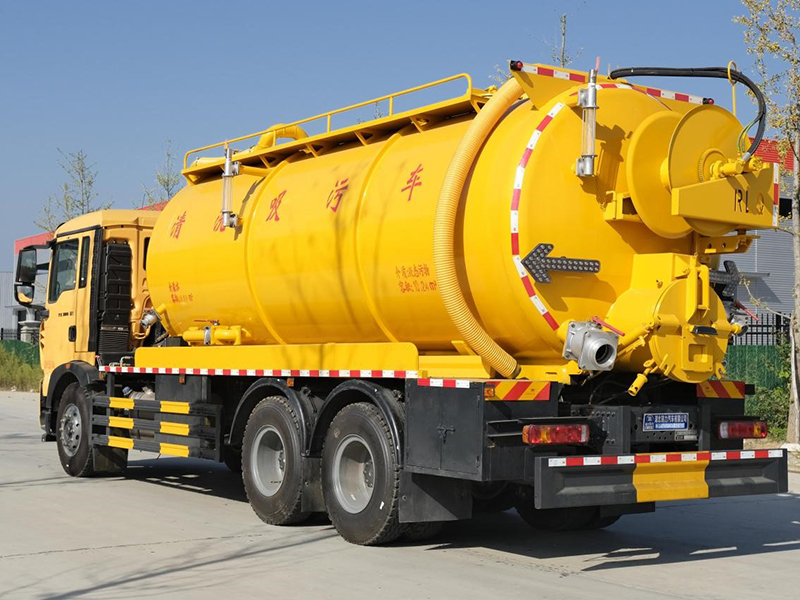

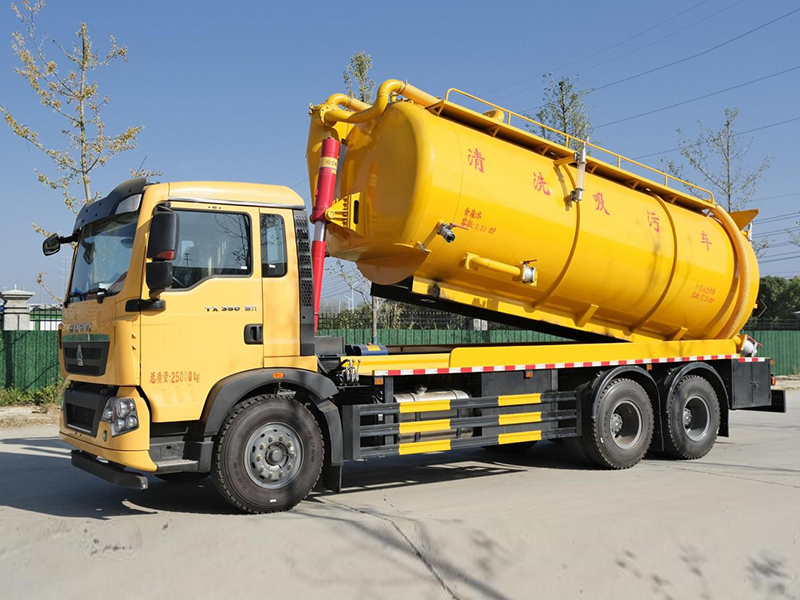

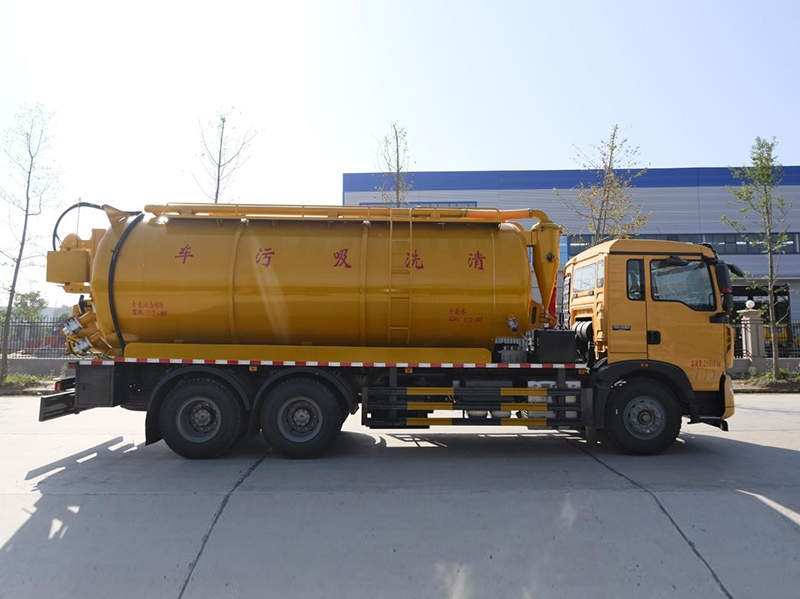

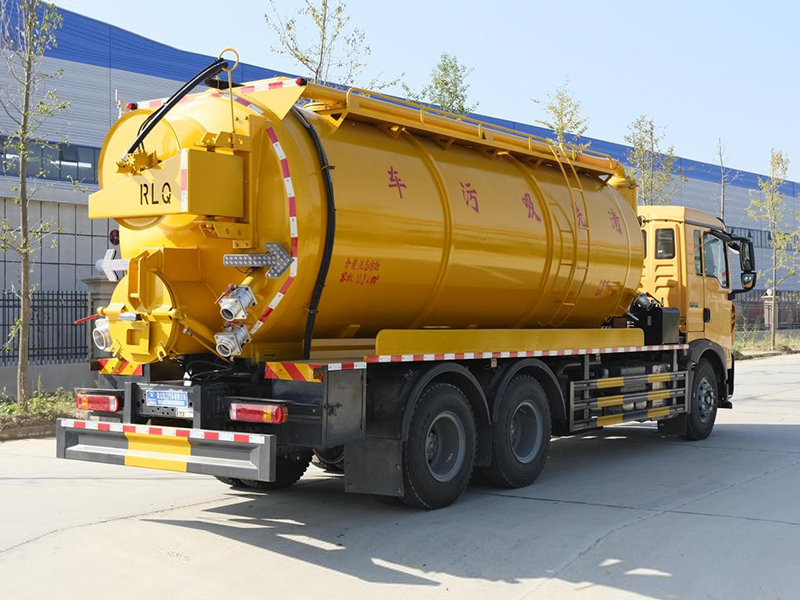

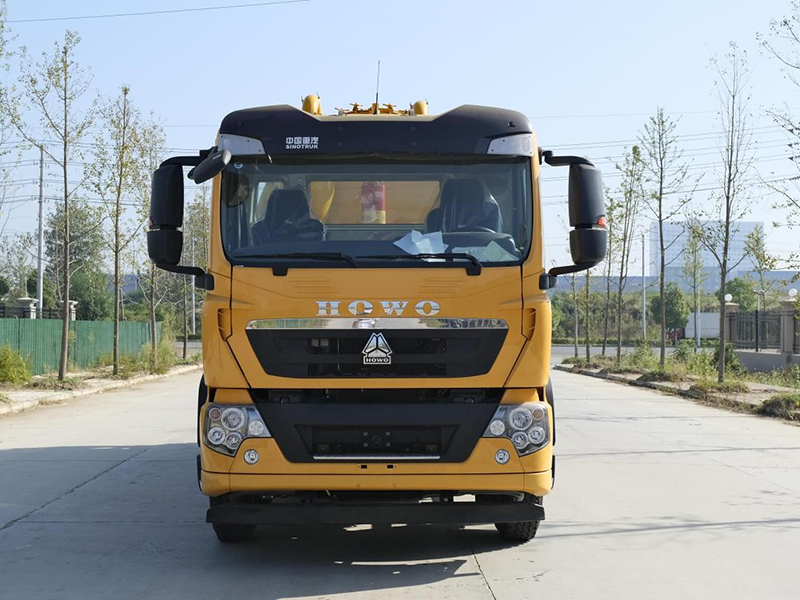

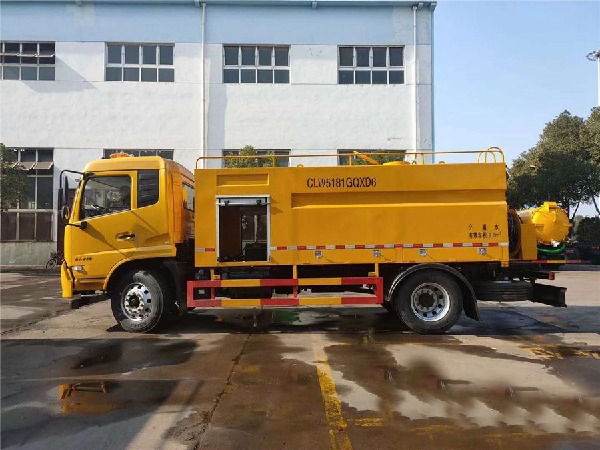

二: 车辆图片

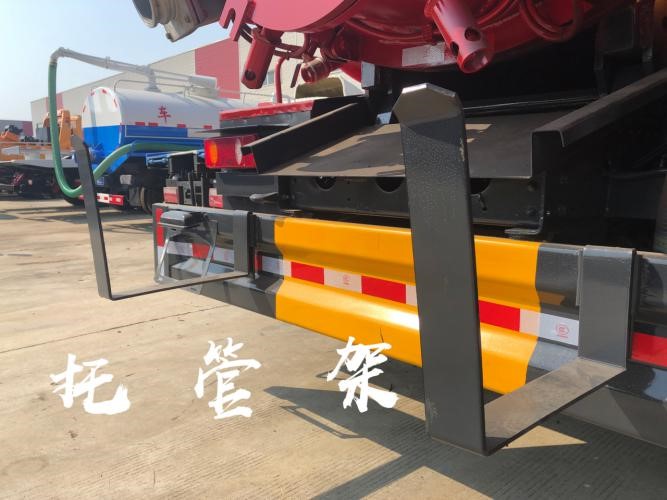

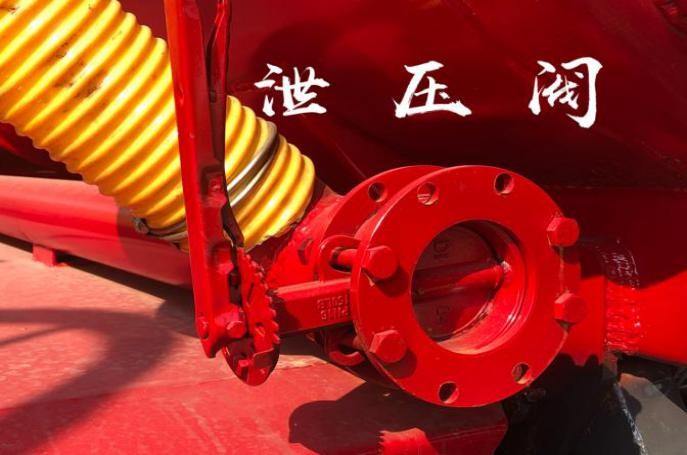

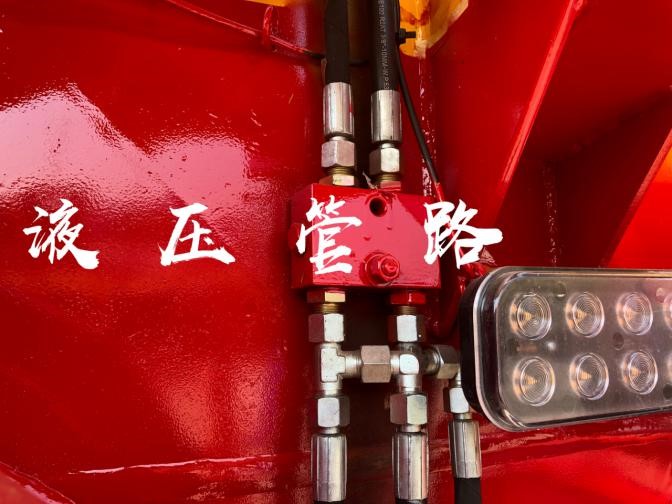

三.上装局部图片
|
|
|
|
|
|
|
|
四:产品公告
【整车技术参数】 |
|||
产品** |
瑞力星牌 |
公告批次 |
349 |
产品名称 |
瑞力星牌RLQ5250GQWZ6型清洗吸污车 |
||
总质量(kg) |
25000 |
罐体容积(m3) |
9.74 |
额定质量(kg) |
7870,7805 |
外形尺寸(mm) |
9850,10200 * 2550 * 3720,3800,3850 (mm) |
整备质量(kg) |
17000 |
货厢尺寸(mm) |
|
额定载客(人) |
|
准拖挂车总质量(kg) |
|
驾驶室准乘人数(人) |
2,3 |
鞍座**载质量(kg) |
|
接近角/离去角(°) |
17/10,17/12 |
前悬/后悬(mm) |
1550/2625,1550/2975,1550/2600,1550/2950,1550/2350,1550/2700 |
轴荷(kg) |
7000/18000(二轴组) |
**车速(km/h) |
89,102 |
备注: |
1.ABS型号:446 004 6300,EBS3,ABS厂家:威伯科汽车**系统(**)有限公司,威伯科汽车**系统(**)有限公司;2.随底盘选装前面罩,选装高位保险杠,选装保险杠外观,选装踏步,选装A柱护罩配色,选装限速装置;限速装置限速(km/h):89,仅用4325+1350,4300+1400,4600+1350mm轴距;3.侧、后防护材料为Q235,侧防护螺栓连接,后防护焊接连接,截面尺寸320×60mm,下边缘离地高360mm;3.罐体尺寸(直段长×直径)(mm):5800×2100,罐体前部为清水罐,罐体后部为污水罐,污水罐罐体总容量:10.24立方米,污水罐罐体有效容积:9.74立方米,罐体尺寸(直段长×直径)(mm):3300×2100,清水罐罐体总容量:8.19立方米,清水罐罐体有效容积:7.79立方米,清水罐体罐尺寸(直段长×直径)(mm)为:2500×2100;4.专用功能及装置:该车专用装置主要为污水罐,清水罐,清洗和吸污装置,用于下水道排污及疏通,清水罐和污水罐为两个**罐体,清洗功能时用清水罐,吸污功能时用污水罐,清水罐和污水罐不能同时满载,罐体具有举升功能,该车通过真空泵实现自排水功能;5.整车外形长/轴距/前悬/后悬对应关系(mm):9850/4325+1350/1550/2625,10200/4325+1350/1550/2975,9850/4300+1400/1550/2600,10200/4300+1400/1550/2950,9850/4600+1350/1550/2350,10200/4600+1350/1550/2700. |
||
【底盘技术参数】 |
|||
底盘型号 |
ZZ1257V464JF1 |
底盘名称 |
载货汽车底盘 |
**名称 |
豪沃牌 |
生产企业 |
**重汽集团济宁商用车有限公司 |
轴数 |
3 |
轮胎数 |
10 |
轴距(mm) |
4325+1350,4300+1400,4600+1350,4575+1400 |
||
轮胎规格 |
11.00R20 18PR,12.00R20 16PR,12R22.5 18PR,295/80R22.5 18PR,315/80R22.5 18PR/315/80R22.5 16PR |
||
钢板弹簧片数 |
3/-,3/-/-,3/1+-/1+-,3/2+-/2+-,3/4,3/5,3/12,4/-,4/-/-,4/1+-/1+-,4/2+-/2+-,4/5,4/12,9/-,9/-/-,9/12,10/ |
前轮距(mm) |
1996,2022,2041 |
燃料种类 |
柴油 |
后轮距(mm) |
1830/1830,1860/1860 |
排放依据标准 |
GB17691-2018国Ⅵ |
||
发动机型号 |
发动机生产企业 |
发动机排量 |
发动机功率 |
WP10H400E62 |
潍柴动力股份有限公司 |
9500 |
294 |
WP9H350E62 |
潍柴动力股份有限公司 |
8800 |
257 |
MC07.29-60 |
**重型汽车集团有限公司 |
6870 |
213 |
MC07.27-60 |
**重型汽车集团有限公司 |
6870 |
202 |
MC07H.33-60 |
**重型汽车集团有限公司 |
7360 |
240 |
WP8.350E61 |
潍柴动力股份有限公司 |
7800 |
257 |
MC07.31-60 |
**重型汽车集团有限公司 |
6870 |
228 |
MC07H.35-60 |
**重型汽车集团有限公司 |
7360 |
257 |
MC11.40-61 |
**重型汽车集团有限公司 |
10518 |
297 |
WP7H270E62 |
潍柴动力股份有限公司 |
6800 |
199 |
WP7H320E62 |
潍柴动力股份有限公司 |
6800 |
235 |
WP7H300E62 |
潍柴动力股份有限公司 |
6800 |
221 |
五:底盘与上装配置
◇底盘配置:德国曼350马力发动机,豪沃10档变速箱带原厂取力器,5.5吨前桥,曼13吨级后桥,速比4.63,8+5双层车架,11.00R20钢丝胎,300L油箱,远程油门,四点悬浮驾驶室,气囊座椅,自动空调,中控锁,遥控钥匙。
◇上装配置:

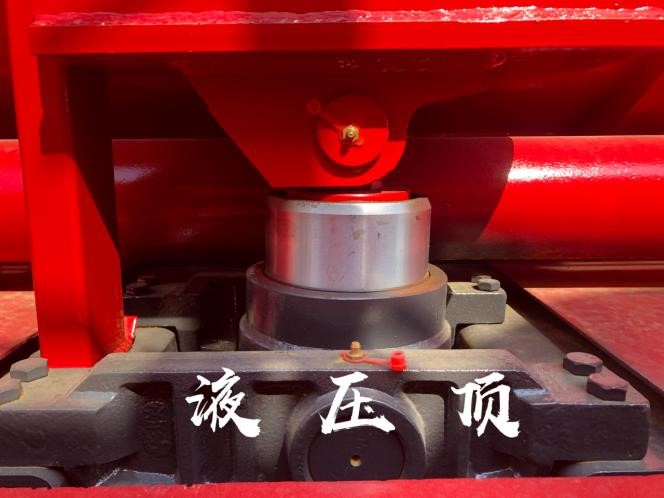

1:罐体容积:22立方,罐体内底部加装不锈钢底板1.2米宽,顶部两侧做碳钢防滑平台护栏,罐体及封头厚度:8mm,清水罐用污灌口做,污水罐用水泥罐口,清水罐消防栓进水口在副驾驶一侧《两头用接口,中间用白色软管连接》,水污互通,视粪窗左右各一个,清水罐、污水罐内各做爬梯一个,副梁选用橡胶垫,中置顶,安装限位阀。
2:天津双耀315流量高压泵,高压泵两头加粗双进水,加大过滤器,配SK-30水循环泵。

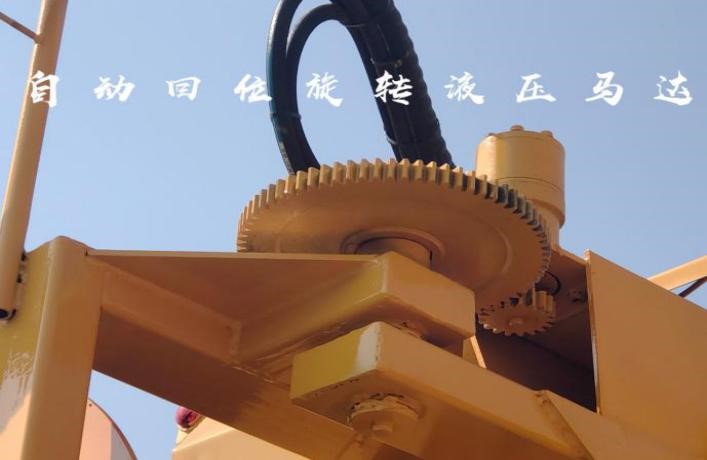

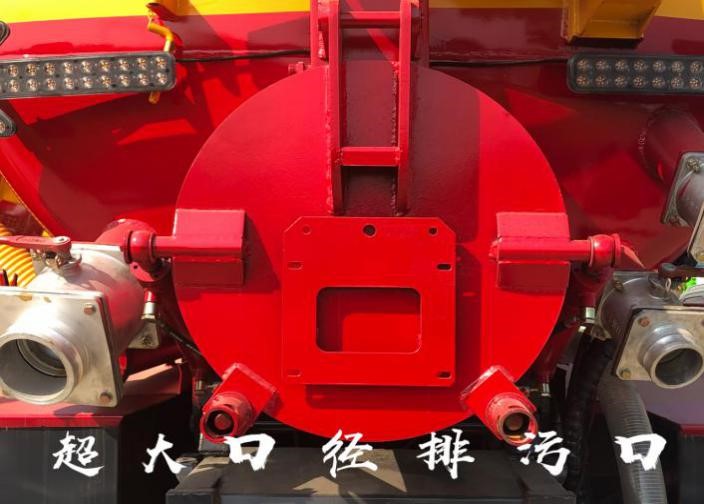

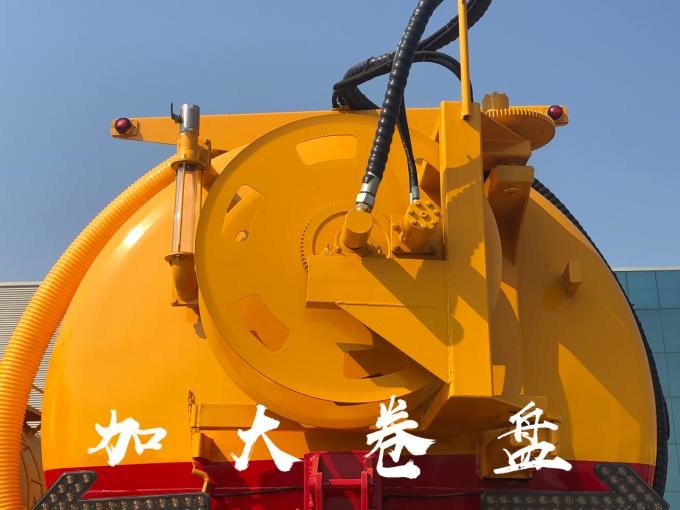

3:后封头可旋转齿轮自动液压绞盘,标配通径22高压管60米,耐压22mpa,后封头下部开600mm内通径液压排污口1个,后盖左下6寸排污阀1个,后盖右下4寸排气阀1个,4寸吸污阀1个,不锈钢水箱做0.8方,1个工具箱《尽量做大》,防溢流装置,后尾部装双箭头灯,清水罐顶部装排气阀1个,清水罐底部装4寸排水阀1个,出水管在清水罐里面装75mm阀门,出水管用89mm管。
4:特别要求:罐体两侧平台用优质碳钢材质,底盘空间充分利用,排气管和水循环管不能占用平台空间,循环水管上装洗手龙头1个,下部在驾驶室一侧装4公斤灭火器位置1个。
5:油漆防腐:清水罐做防腐处理,整车油漆工程黄。
◇选装配置:高压泵标配双耀315或者品孚330,可选装通洁300流量,补差价,不锈钢球阀6寸补,4寸补,加12-15水循环反排泵补,加20水环泵补,加双油泵补,加单油泵补,加偷排
六.功能介绍
清洗吸污车的功能:及收集、中转清理运输污泥、污水,避免二次污染的新型环卫车辆,吸污车可自吸自排,工作速度快,容量大,运输方便,适用于收集运输粪便、泥浆、原油等液体物质。吸污车采用国内技术**的吸污车真空泵,吸力大,吸程远,特别适合用于下水道内的淤积物的抽吸、装运和排卸,尤其是可吸下水道泥浆、淤泥、石子、砖块等较大物体。排放有加压排放和自流排放两种方式。吸污车具有抽吸效率高、自吸、自排及直灌等特点,操作快速、简便。适宜于大、中、小城镇环卫、市政部门使用。

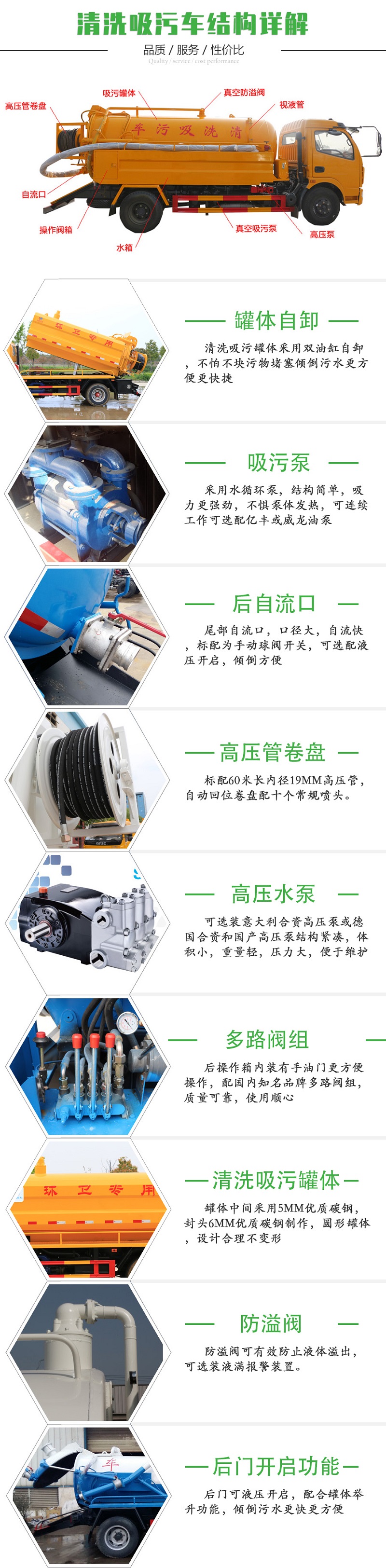

. 吸污车专用部分:由取力器、传动轴、真空吸污泵、压力罐体、液压部分,管网系统、真空压力表、视粪窗、洗手装置等组成,随车配置大功率真空吸污泵和优质液压系统,罐体封头一次压铸成型、罐体可后开、双顶自卸。罐内污物可通过后盖直接倾倒,具有真空度高(比吸粪车的吸力更大)、吨位大、效率高、用途更广泛的特点。
. 吸污车的组成:油水分离器,水气分离器,专用真空吸污泵,容积压力表,管网系统,吸物导管,自流阀,真空罐体,连通器(视粪窗),全自动防溢阀,液压套件。
. 清洗吸污工作原理:由于吸粪胶管始终浸没于液面上,粪罐内的空气被抽吸后,因其得不到补充而越来越稀薄,致使罐内压力低于大气压力,粪液即在大气压力使用下,经吸粪胶管进入容罐。或者由于虹吸管接近罐底,空气被不断排入粪罐时,因其没有出路而被压缩,致使罐内压力高于大气压力,粪液即在压缩空气的作用下,经虹吸管,吸粪胶管排出罐外。
. 清洗吸污车具有抽吸效率高、自吸、自排及直灌等特点。抽满粪罐时间:≤5min,吸程:≥8m。据有使用寿命长,工作速度快,操作简便,运输方便等特点。
. 本公司的高压清洗车产品采用优质高效的高压水泵,出水压力高,性能可靠,使用寿命长,节水并清洗效果好。管道疏通车的高压喷嘴,无散射,压力损失小,喷嘴不锈蚀,使用寿命长,充分利用高压水流的动能,以高压力、低流量的方式清洗。液压元件,性能稳定可靠。选用夹心取力器全功率输出,避免了其他同类产品选用上盖取力而存在的噪音大,齿轮容易损坏。
高压清洗车(管道疏通车)组成:
. 水路系统:包括水罐、高压水泵、进水管、泄水截止阀、滤水器、水位表、进水截止阀、水压表、压力表开关、高压喷头、高压三通阀、卷筒。
. 液压系统:包括油位计、油箱、过滤器、闸阀、油泵、溢流阀、节流阀、油压表、单向阀、油马达、换向阀、单向阀、开关。
七.使用安全
1.操作清洗吸污车前请仔细阅读《操作注意事项》(**盒上标示)!
2.请注意观察以确保人员和车辆安全!
3.操作人员尽量在车上或作业半径外操控!

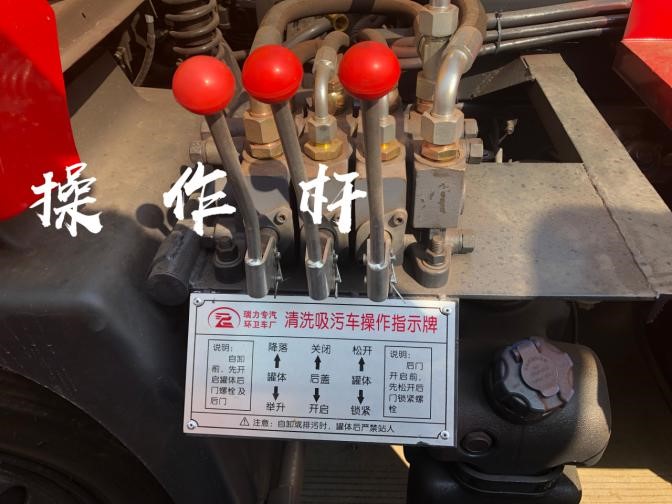

4.手动操作把手只是备用应急,以遥控为主,保证安全和便捷;
5.未熟练使用清洗吸污车前请保持低速匀速运行和请人观察配合直**能**熟练使用!
6.车辆运输过程中切记关闭取力器!
7.车辆运输时请关闭遥控器!
8.切忌运输过程中急开急停或高速急转弯!
应严格按规定保养垃圾车,使各系统、各装置经常处于良好的技术状态,充分发挥其效能,减少油耗、节省开支,**限度地延长垃圾车的使用寿命。
(一)底盘保养
底盘应严格遵守其使用说明书的规定,进行日、周例行保养。
(二)作业装置保养
作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态,允许其保养同底盘保养同步进行。
1.日保养
日保养主要以清洁、观察为**,内容与垃圾车的使用中注意事项第3条内容相同。
2.作业100h保养
作业100h保养以紧固、润滑为**。
(1)检查紧固车厢、作业装置、轴等部位的连接螺栓;
(2)按时对各润滑点加注润滑脂或润滑油;
(3)检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等,并检查有无油液 渗漏现象;
(4)检查取力器工作是否正常。
3.作业500h保养
作业500h保养以调整为**。
(1)各作业装置中的零部件是否有轻微变形,必要时给予校正;
(2)检查密封胶条的磨损情况,必要时更换;
(3)检查液压元件是否能正常工作,必要时应拆检或更换。如果有油液渗漏现象,应更换密封件;
4.作业1500h保养
作业1500h保养**是对各作业装置进行全面技术检查和调整,消除隐患。
(1)检查并修复各处焊缝,特别是各重要部位的焊缝;
(2)检查各装置零部件的磨损和操作情况,对磨损和操作严重者应予更换;
(3)检查各液压元件。
(4)清洗液压油箱,各滤油器、空气滤清器和液压管路,更换液压油。对有损伤的密封件和软管应予及时更换;
