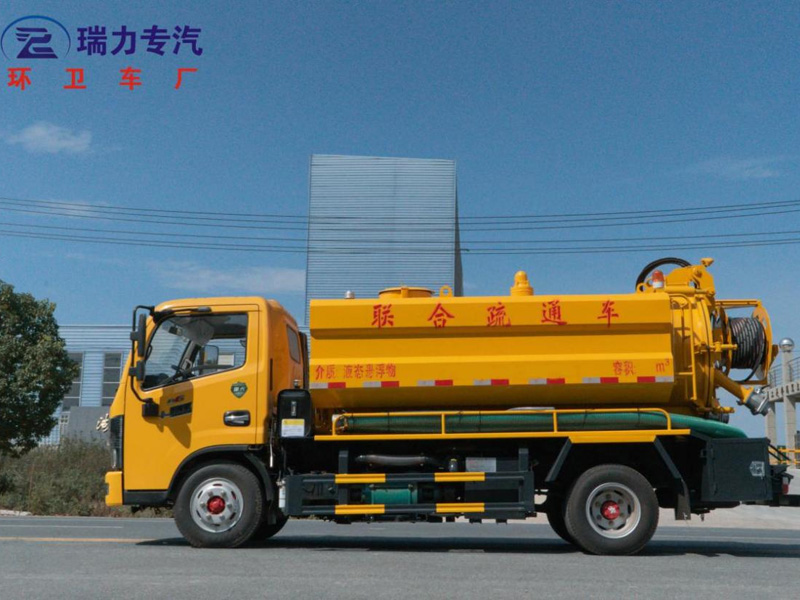

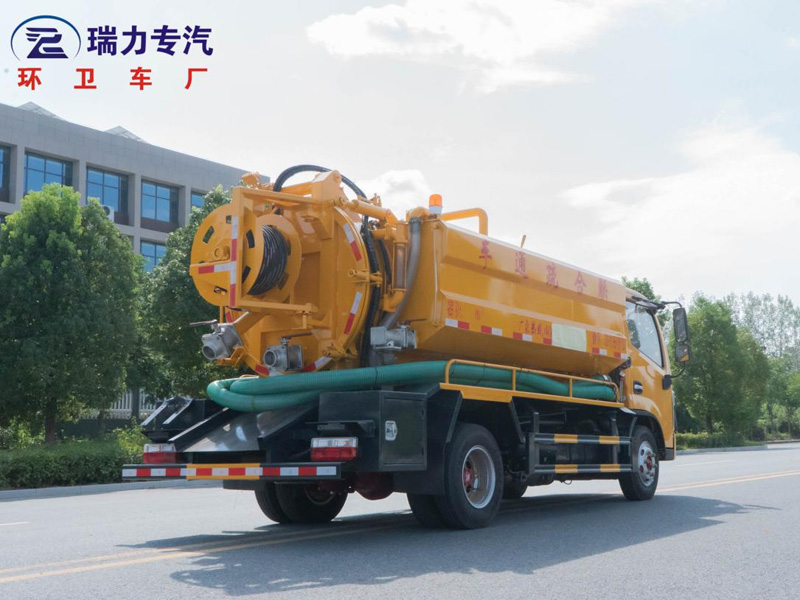

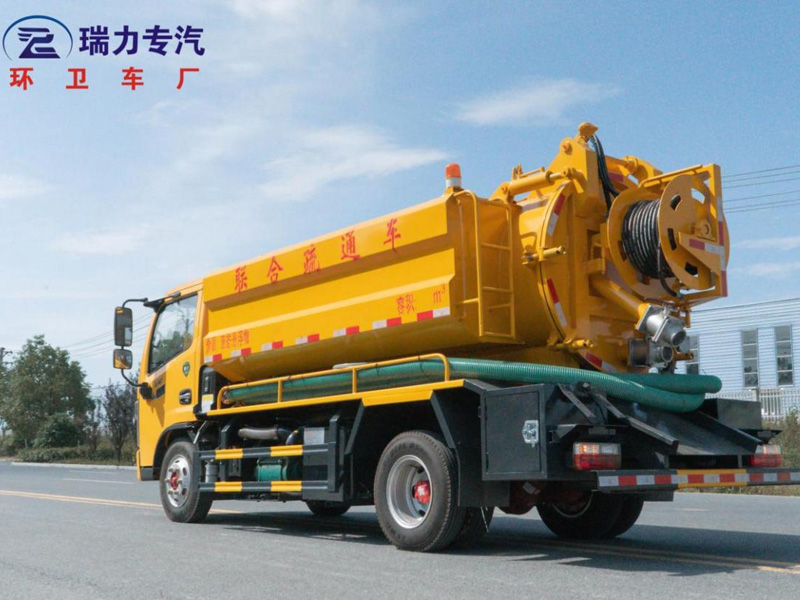

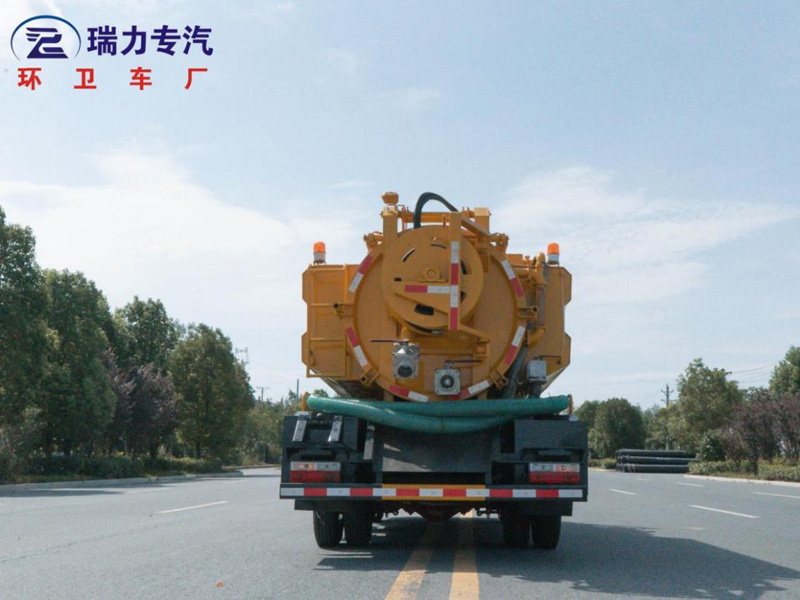

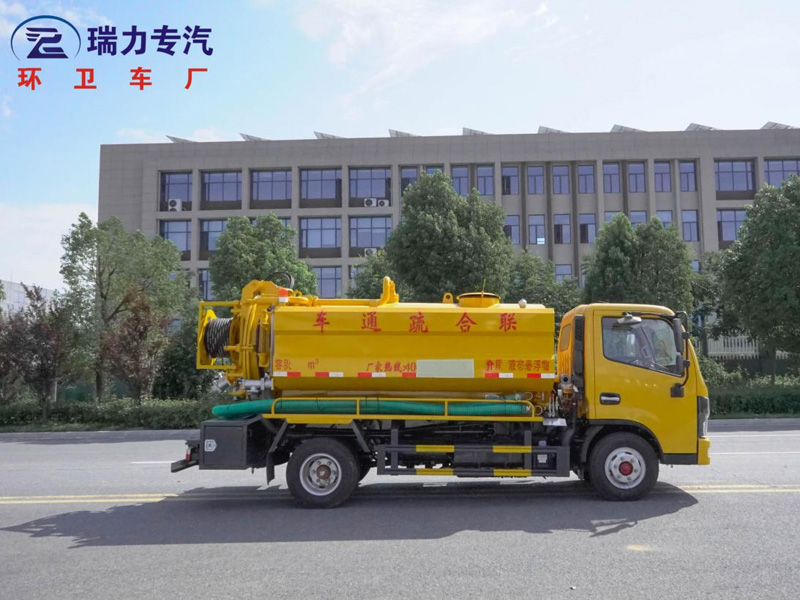

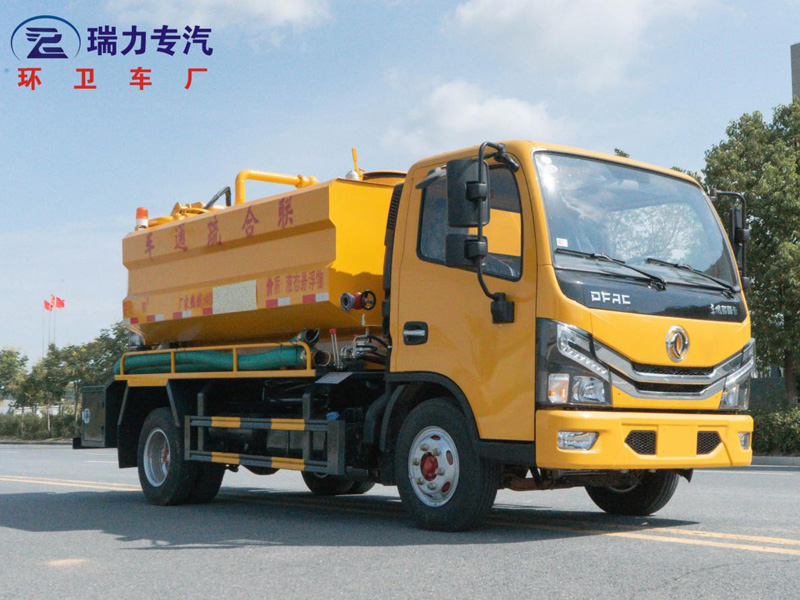

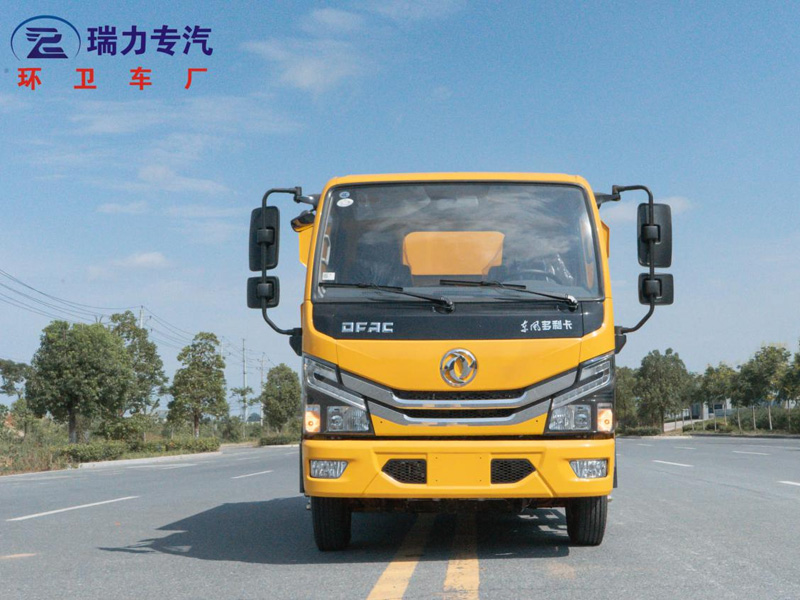

RLQ5075GQWE6小多利卡黄牌清洗吸污车
优惠活动:3千 - 3万
产品名称 | 品牌、型号 | 外型尺寸(长*宽*高) |
清洗吸污车 | RLQ5075GQWE6 | 5995X2100X2650(mm) |
产品公告
【整车技术参数】 | |||||
产品** | 瑞力星牌 | 公告批次 | 342 | ||
产品名称 | 瑞力星牌RLQ5075GQWE6型清洗吸污车 | ||||
总质量(kg) | 7360 | 罐体容积(m3) | 1.92 | ||
额定质量(kg) | 1830 | 外形尺寸(mm) | 5510,5915,5995X2100X2650 | ||
整备质量(kg) | 5400 | 货厢尺寸(mm) | XX | ||
额定载客(人) | 准拖挂车总质量(kg) | ||||
驾驶室准乘人数(人) | 2 | 鞍座**载质量(kg) | |||
接近角/离去角(°) | 27.7/14 | 前悬/后悬(mm) | 1055/1755,1055/1910,1055/1632 | ||
轴荷(kg) | 2640/4720 | **车速(km/h) | 110 | ||
备注: | 备注:ABS型号:ABS/ASR-12V-4S/4M;ABS生产企业:襄阳东风隆诚机械有限责任公 司;选装描述:随底盘选装驾驶室;所用材料材质、连接方式以及后部防护装置的主要尺寸参数(断面尺寸和离地高度):侧、后防护材料为Q235,侧防护螺栓连接,后防护焊接,截面尺寸100×50mm,下边缘离地高310mm;罐体有效容积(立方米)、罐体外形尺寸(mm):罐体尺寸(直段长×直径)(mm):3600×1200,罐体前部为清水罐,罐体后部为污水罐,污水罐(直段长×直径)(mm):1800×1200,污水罐有效容积:1.92立方米;清水罐(直段长×直径)(mm):1800×1200,清水罐有效容积:1.92立方米;专用功能及装置:该车专用装置主要为污水罐和清水罐,用于下水道排污及疏通,清水罐和吸污罐为两个**罐体,清洗功能时用水罐,吸污功能时用吸污罐,清洗吸污两种功能不同时使用;其他说明:车辆长/轴距/前悬/后悬对应关系5510/2700/1055/1755,5915/2950/1055/1910,5995/3308/1055/1632 | ||||
【底盘技术参数】 | |||||
底盘型号 | EQ1075SJ3CDF | 底盘名称 | 载货汽车底盘 | ||
**名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 | ||
轴数 | 2 | 轮胎数 | 6 | ||
轴距(mm) | 2700,2950,3308 | ||||
轮胎规格 | 7.00R16,7.00R16LT,7.00R16LT 14PR,7.50R16LT 16PR | ||||
钢板弹簧片数 | 6/6+5,3/3+3,5/4+3,6/4+3,6/5+2,6/3+3,3/6+5,3/3+2,2/2 | 前轮距(mm) | 1525,1519,1503,1613 | ||
燃料种类 | 柴油 | 后轮距(mm) | 1498,1516,1586,1670,1650,1800 | ||
排放依据标准 | GB17691-2018国Ⅵ | ||||
发动机型号 | 发动机生产企业 | 发动机排量 | 发动机功率 | ||
CY4BK461 CA4DB1-11E6 D20TCIF1 Q28-130E60 H20-120E60 CA4DB1-13E6 YCY24140-60 | 东风朝阳朝柴动力有限公司 **汽车集团有限公司 昆明云内动力股份有限公司 安徽全柴动力股份有限公司 安徽全柴动力股份有限公司 **汽车集团有限公司 广西玉柴机器股份有限公司 | 3707 2207 1999 2800 2000 2207 2360 | 95 81 93 96 90 95 103 |
底盘与上装配置
◇底盘配置:玉柴140马力(国六排放标准) 750R16钢丝胎,断气刹,6变速档箱 ABS,原厂空调,电动玻璃窗,中控锁,双层直通大梁(其他发动机可根据公告自由选择)
◇上装配置:污罐体容积4立方,清水罐2立方,配双耀170高压泵,SK-9水循环泵,6mm 武钢优质碳钢板,后置式高压清洗卷盘,带60米19高压管,10个标配高压喷头,8米吸污管一根,防溢阀,带视污管,1个100口径的吸污口,1个100的排污口,带自卸功能,后门带液压开启,内有2道防浪板支撑,带气吹水功能,带淋管装置水污互通,气吹水,洗卷盘,洗手功能!
功能介绍
清洗吸污车的功能:及收集、中转清理运输污泥、污水,避免二次污染的新型环卫车辆,吸污车可自吸自排,工作速度快,容量大,运输方便,适用于收集运输粪便、泥浆、原油等液体物质。吸污车采用国内技术**的吸污车真空泵,吸力大,吸程远,特别适合用于下水道内的淤积物的抽吸、装运和排卸,尤其是可吸下水道泥浆、淤泥、石子、砖块等较大物体。排放有加压排放和自流排放两种方式。吸污车具有抽吸效率高、自吸、自排及直灌等特点,操作快速、简便。适宜于大、中、小城镇环卫、市政部门使用。
00001. 吸污车专用部分:由取力器、传动轴、真空吸污泵、压力罐体、液压部分,管网系统、真空压力表、视粪窗、洗手装置等组成,随车配置大功率真空吸污泵和优质液压系统,罐体封头一次压铸成型、罐体可后开、双顶自卸。罐内污物可通过后盖直接倾倒,具有真空度高(比吸粪车的吸力更大)、吨位大、效率高、用途更广泛的特点。
00002. 吸污车的组成:油水分离器,水气分离器,专用真空吸污泵,容积压力表,管网系统,吸物导管,自流阀,真空罐体,连通器(视粪窗),全自动防溢阀,液压套件。
00003. 清洗吸污工作原理:由于吸粪胶管始终浸没于液面上,粪罐内的空气被抽吸后,因其得不到补充而越来越稀薄,致使罐内压力低于大气压力,粪液即在大气压力使用下,经吸粪胶管进入容罐。或者由于虹吸管接近罐底,空气被不断排入粪罐时,因其没有出路而被压缩,致使罐内压力高于大气压力,粪液即在压缩空气的作用下,经虹吸管,吸粪胶管排出罐外。
00004. 清洗吸污车具有抽吸效率高、自吸、自排及直灌等特点。抽满粪罐时间:≤5min,吸程:≥8m。据有使用寿命长,工作速度快,操作简便,运输方便等特点。
00005. 本公司的高压清洗车产品采用优质高效的高压水泵,出水压力高,性能可靠,使用寿命长,节水并清洗效果好。管道疏通车的高压喷嘴,无散射,压力损失小,喷嘴不锈蚀,使用寿命长,充分利用高压水流的动能,以高压力、低流量的方式清洗。液压元件,性能稳定可靠。选用夹心取力器全功率输出,避免了其他同类产品选用上盖取力而存在的噪音大,齿轮容易损坏。
高压清洗车(管道疏通车)组成:
00001. 水路系统:包括水罐、高压水泵、进水管、泄水截止阀、滤水器、水位表、进水截止阀、水压表、压力表开关、高压喷头、高压三通阀、卷筒。
00002. 液压系统:包括油位计、油箱、过滤器、闸阀、油泵、溢流阀、节流阀、油压表、单向阀、油马达、换向阀、单向阀、开关。
使用安全
1.操作清洗吸污车前请仔细阅读《操作注意事项》(**盒上标示)!
2.请注意观察以确保人员和车辆安全!
3.操作人员尽量在车上或作业半径外操控!
4.手动操作把手只是备用应急,以遥控为主,保证安全和便捷;
5.未熟练使用清洗吸污车前请保持低速匀速运行和请人观察配合直**能**熟练使用!
6.车辆运输过程中切记关闭取力器!
7.车辆运输时请关闭遥控器!
8.切忌运输过程中急开急停或高速急转弯!
应严格按规定保养垃圾车,使各系统、各装置经常处于良好的技术状态,充分发挥其效能,减少油耗、节省开支,**限度地延长垃圾车的使用寿命。
(一)底盘保养
底盘应严格遵守其使用说明书的规定,进行日、周例行保养。
(二)作业装置保养
作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态,允许其保养同底盘保养同步进行。
1.日保养
日保养主要以清洁、观察为**,内容与垃圾车的使用中注意事项第3条内容相同。
2.作业100h保养
作业100h保养以紧固、润滑为**。
(1)检查紧固车厢、作业装置、轴等部位的连接螺栓;
(2)按时对各润滑点加注润滑脂或润滑油;
(3)检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等,并检查有无油液 渗漏现象;
(4)检查取力器工作是否正常。
3.作业500h保养
作业500h保养以调整为**。
(1)各作业装置中的零部件是否有轻微变形,必要时给予校正;
(2)检查密封胶条的磨损情况,必要时更换;
(3)检查液压元件是否能正常工作,必要时应拆检或更换。如果有油液渗漏现象,应更换密封件;
4.作业1500h保养
作业1500h保养**是对各作业装置进行全面技术检查和调整,消除隐患。
(1)检查并修复各处焊缝,特别是各重要部位的焊缝;
(2)检查各装置零部件的磨损和操作情况,对磨损和操作严重者应予更换;
(3)检查各液压元件。
(4)清洗液压油箱,各滤油器、空气滤清器和液压管路,更换液压油。对有损伤的密封件和软管应予及时更换;
