瑞力专汽●吸粪车

RLQ5185GXEE6多利卡D9吸粪车

RLQ5185GXEE6多利卡D9吸粪车


销售经理:王经理
购车热线:18995973253
地址:湖北省随州市裕民大道18号

  • 质保一年
  • 上门服务
  • 全程监督
  • 服务团队

优惠活动:3千 - 3万

  • 产品介绍

产品参数

多利卡D9吸粪车

RLQ5185GXEE6

产品说明

/202203/1647844811_e830739eaace105a5cd6.jpg

一:产品名称

产品名称

品牌、型号

外型尺寸(长*宽*高)

吸粪车

RLQ5185GXEE6

8115X2500X3300(mm)

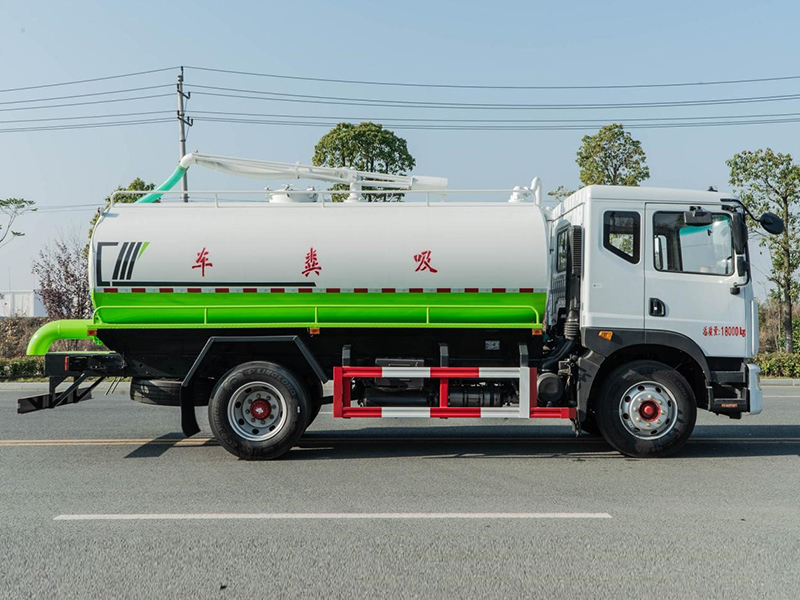

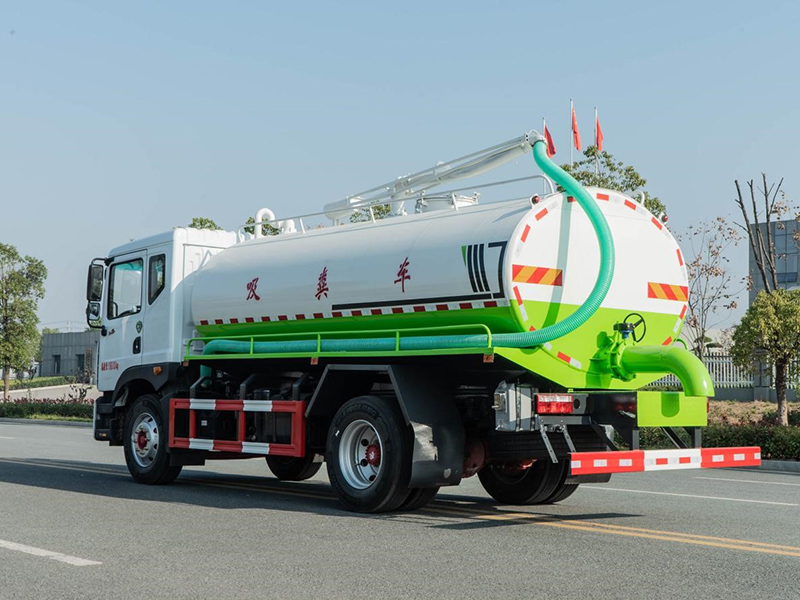

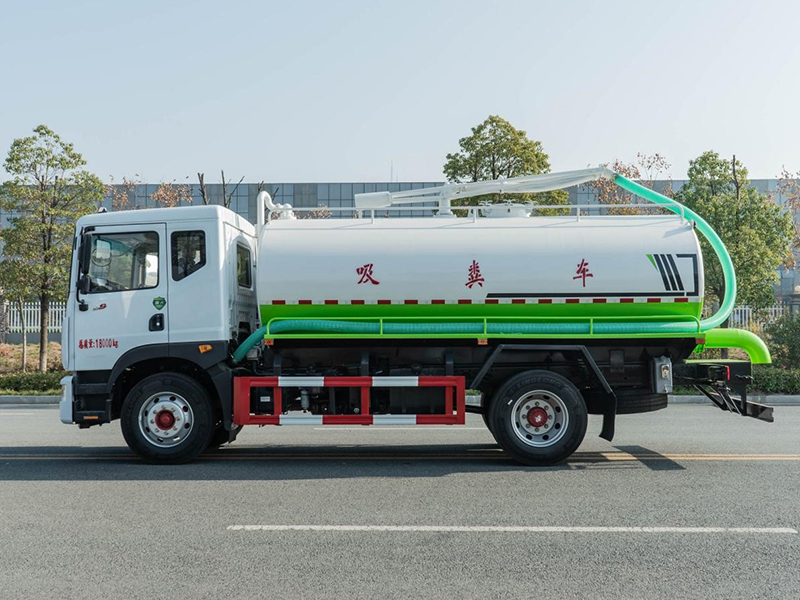

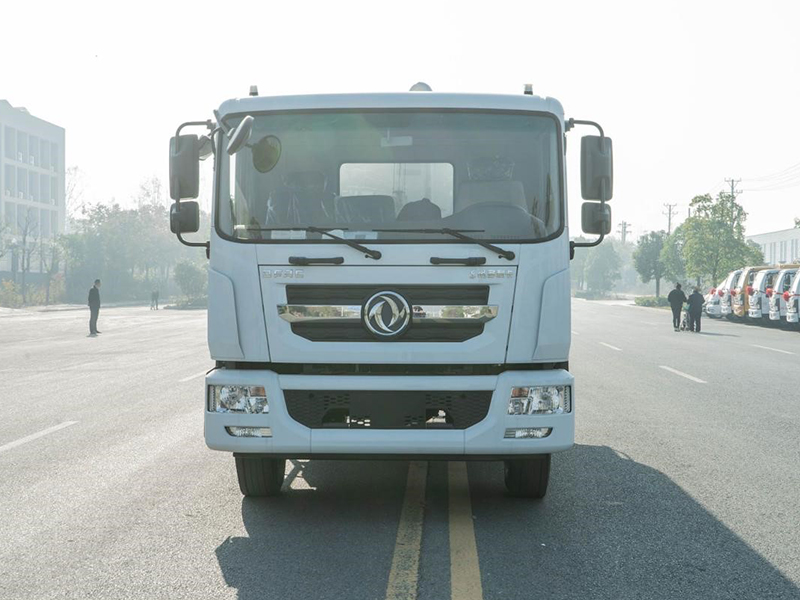

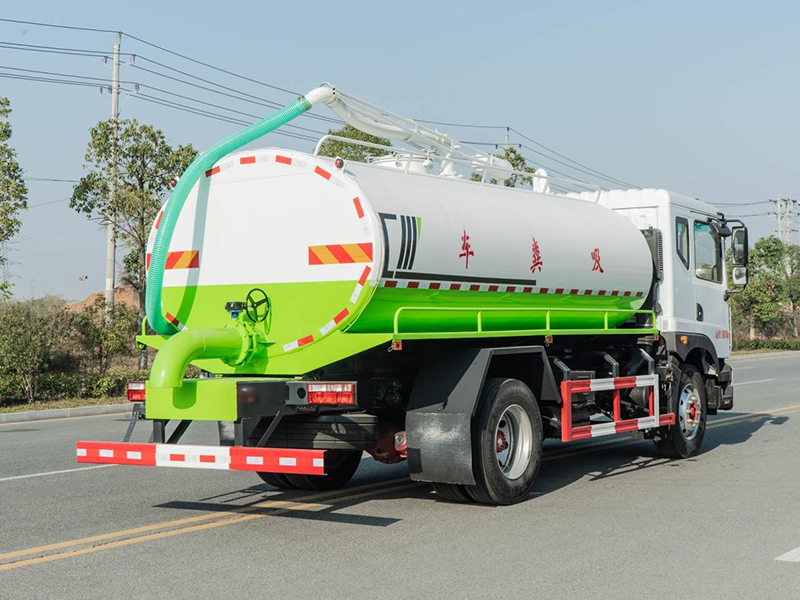

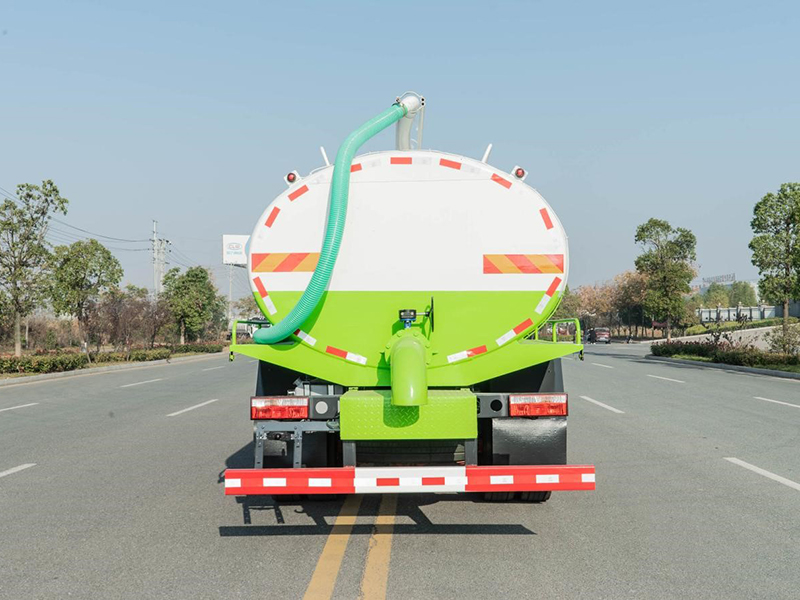

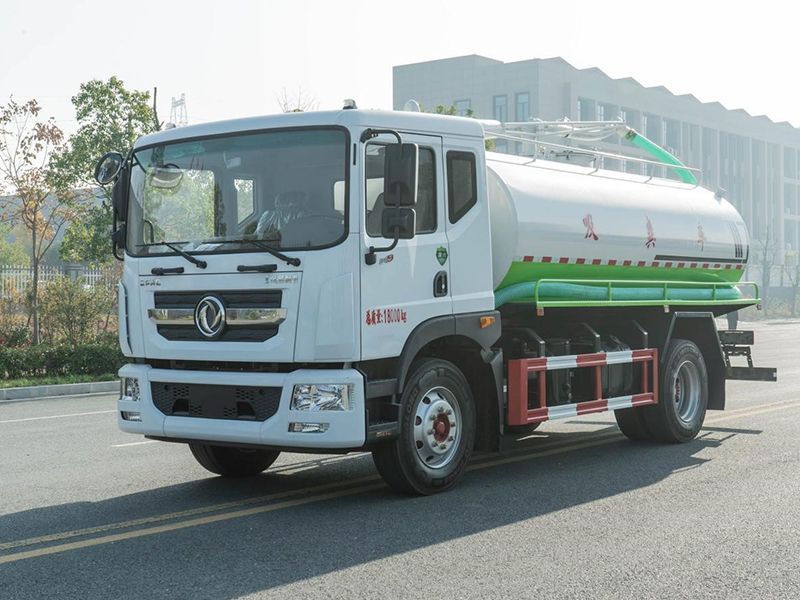

二:车辆图片

/202203/1647844813_6d8b0fc748f5b9298b30.jpg/202203/1647844816_b8678b009b8eaebec86f.jpg/202203/1647844818_f39083b03cb9fbd4246d.jpg/202203/1647844820_fe0e4c65230026d283db.jpg/202203/1647844823_e0aac3ee1c41c2883509.jpg/202203/1647844825_5f940f90d17f348e1d2e.jpg/202203/1647844828_2e3cf07debf0963b67a7.jpg

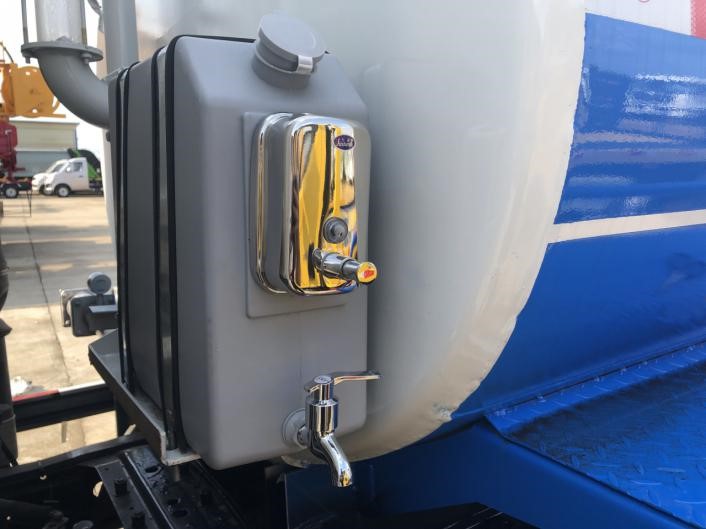

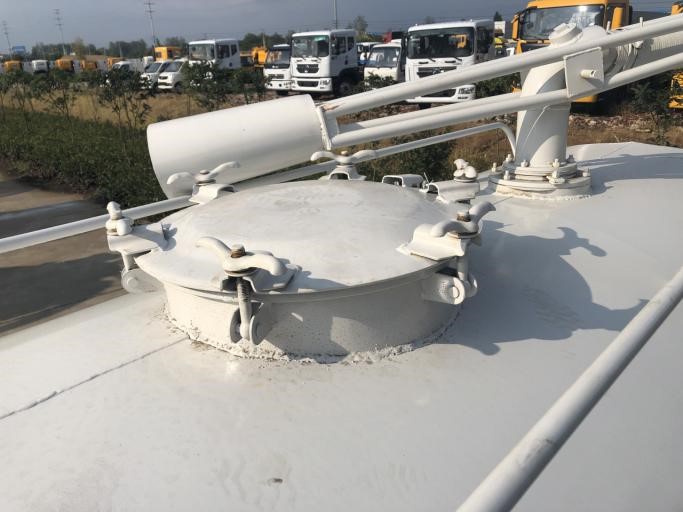

三.上装局部图片

/202203/1647844830_02ed1595769800de1aa1.jpg

/202203/1647844833_ae4187ca0ccf3f6f9963.jpg

/202203/1647844835_da9d5f36195498bda699.jpg

/202203/1647844837_cbd6076761485fd212b3.jpg

/202203/1647844840_40c66fefc57ed0356b30.jpg

/202203/1647844842_8e001e6aaa4ae94db7e5.jpg

四:产品公告


【整车技术参数】

产品**

瑞力星牌

公告批次

351

产品名称

瑞力星牌RLQ5185GXEE6型吸粪车

总质量(kg)

18000

罐体容积(m3)

12.27

额定质量(kg)

9420,9355

外形尺寸(mm)

8115X2500X3300

整备质量(kg)

8450

货厢尺寸(mm)

XX

额定载客(人)


准拖挂车总质量(kg)


驾驶室准乘人数(人)

2,3

鞍座**载质量(kg)


接近角/离去角(°)

19/10

前悬/后悬(mm)

1260/2565,1260/2015

轴荷(kg)

6500/11500

**车速(km/h)

105,89

备注:

备注:1.ABS型号/厂家:J ABS焦作博瑞克**技术有限公司,ABS/ASR-24V-4S/

4M/襄阳东风隆诚机械有限责任公司;2.随底盘选装驾驶室,选装限速装置,限速89,仅采用3950,4500mm轴距;3.侧、后防护材料为Q235,侧防护螺栓连接,后防护焊接连接,截面尺寸150×50mm,下边缘离地高430mm;4.罐体总容量12.27立方米,罐体有效容积11.5立方米。罐体外形尺寸(长×长轴×短轴)(mm)对应关系为:5200×2350×1500;5.主要专用装置为罐体和真空泵,用于吸污吸粪作业;6.该车安装带有卫星定位功能的行驶记录仪;7.后伸尺寸为340mm;8.整车外形长/轴距/前悬/后悬/后伸对应关系(mm):8115/3950/1260/2565/340,8115/4500/1260/2015/340.

【底盘技术参数】

底盘型号

EQ1185LJ9CDE

底盘名称

载货汽车底盘

**名称

东风牌

生产企业

东风汽车股份有限公司

轴数

2

轮胎数

6

轴距(mm)

3600,3950,4500,4700,5000,5300,5600

轮胎规格

295/80R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR

钢板弹簧片数

8/10+7,8/-

前轮距(mm)

1862,1933,1949

燃料种类

柴油

后轮距(mm)

1806,1865

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

发动机排量

发动机功率

YCS04200-68

B6.2NS6B230

D4.0NS6B195

广西玉柴机器股份有限公司

东风康明斯发动机有限公司

东风康明斯发动机有限公司

4156

6200

4000

147

169

143







五:底盘与上装配置

◇底盘配置:2315/排半驾驶室,3950轴距,玉柴200马力/康机195马力/康机230马力,法士特8档变速箱,3.9T前桥,8T后桥,295真空胎/10.00R20钢丝胎,带取力器,断气刹,空调,电动门窗,中控锁.

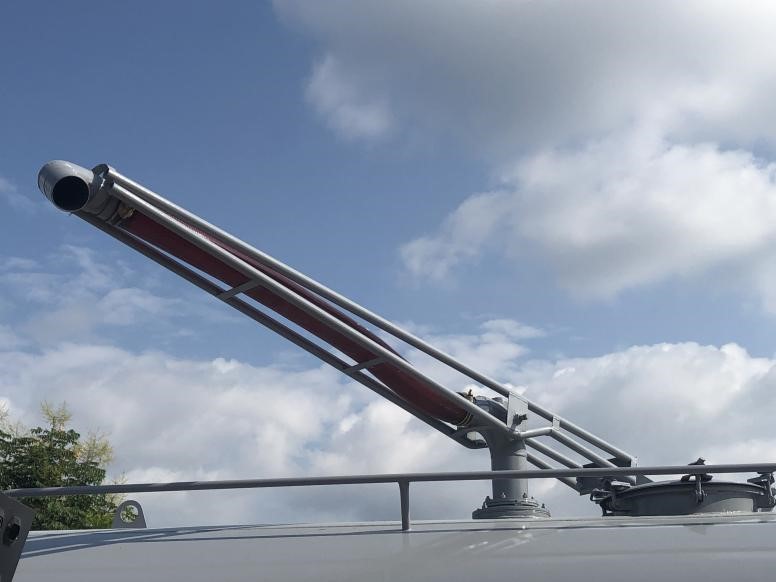

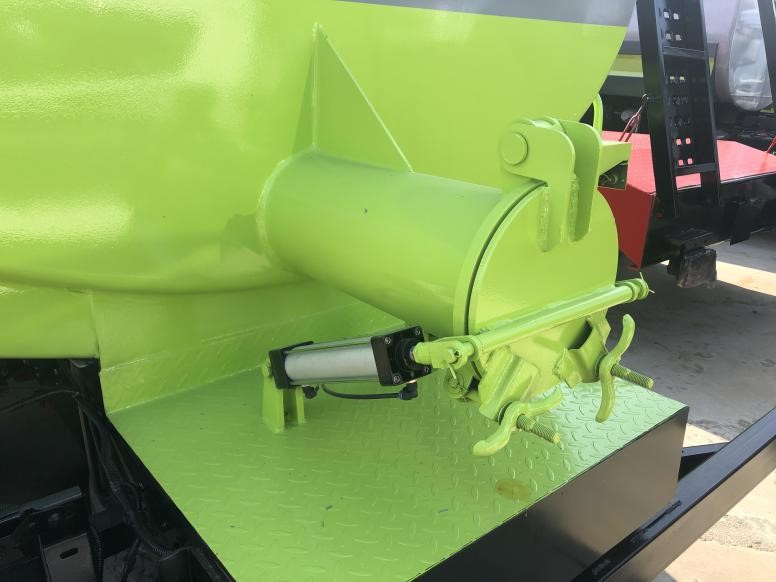

◇上装配置:上装配置: 6mm 武钢优质碳钢板,标配山东SK -12水循环泵(或者10吨油泵,带油水分离器),8米吸污管一根,防溢阀,带视污管,内有2道防浪板支撑,360度旋转吊杆带吊杆座,220的气动阀门开关 ,一条8米的吸污管(液位报**器)

◇选装配置:机械密封泵补差价



六:功能介绍

吸粪车,主要应到化粪池,污水沟和下水道等环境下清理清洁工作的专用车辆。主要有汽车底盘,罐体,吸粪装置等组成。主要为城乡部门抽吸和运送粪便及其它污水。适用于抽吸粪便,污水、污泥浆和混有较小悬浮杂物的液体,适用于市政、大中小型工矿企业,小区、**,化粪池清理转运,城市管道清理疏通,工厂沼液沼渣清理等。为了能更多的清理粪,要将胶管尽可能深的插入污液,保证管端在作业过程中始终距液面三百mm以下。

将四通阀手柄推**与地面垂直。将变速器挂入空挡,然后起动发动机,分离离合器,将取力器开关向后拉即挂档取力,真空泵开始运转。将变速器挂入空挡,然后起动发动机,分离离合器,将取力器开关向后拉即挂档取力,真空泵开始运转。打开驾驶室内工具箱,拉出讯响器开关,接通其电源。操作员可通过后封头上部的观察镜知道液面高度的情况,当液面高度到达观察镜中部时,这时候需要通知驾驶员,迅速将吸污胶管拉离地面或关闭四通阀。一般情况下,出现上述情况后讯响器会发出声光讯号,这时候驾驶员接收到信号应减小油门,将取力器开关向前推卸脱档,真空泵停止动转,按入讯响器开关,同时切断其电源。

将加油箱直通旋塞旋柄板与进邮箱轴线平行即关闭。洗胶管后,将其放回走台箱,关好边门,并使吊杆朝向驾驶室上方。洗胶管后,将其放回走台箱,关好边门,并使吊杆朝向驾驶室上方。关闭防溢阀,使其手柄与路轴线垂直即可。驶离作业点。

吸粪车取力器:功能是将发动机动力经传动轴带动真空泵高速旋转。当发动机启动时,气压达到五**六个大气压时,左脚踏上离合器后,将单档开关打开,同时将报**器单开关打开,使取力器带动真空泵正常工作.

传动轴:是吸粪车传动系中传递动力的重要部件,它的作用是与变速箱、驱动桥一起将发动机的动力传递给车轮,使吸粪车产生驱动力。

多路换向阀:是将两个以上的阀块组合在一起,用以操纵多个执行元件的运动。它可根据不同的液压系统的要求,把安全阀、过载阀、补油阀、分流阀、制动阀、单向阀等组合在一起,所以它结构紧凑,管路简单,压力损失小,而且安装简单,因此在吸粪车和其他要求操纵多个执行元件运动的行走机械中广泛应用。

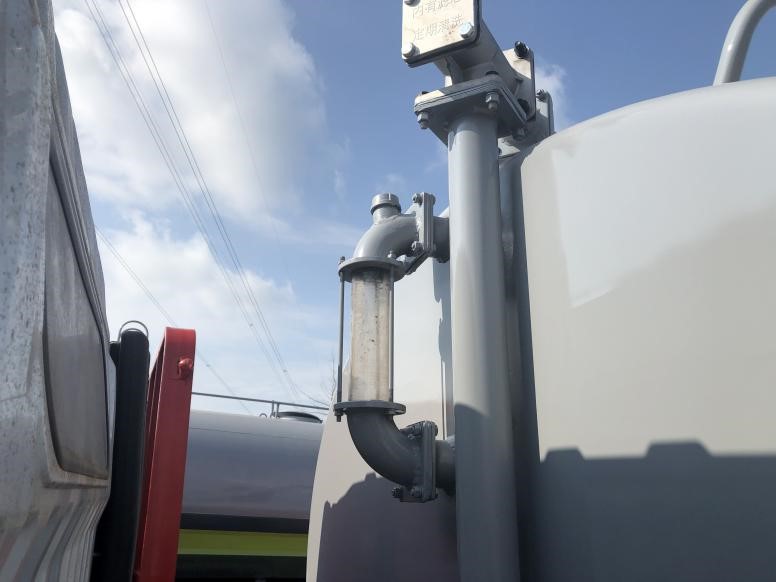

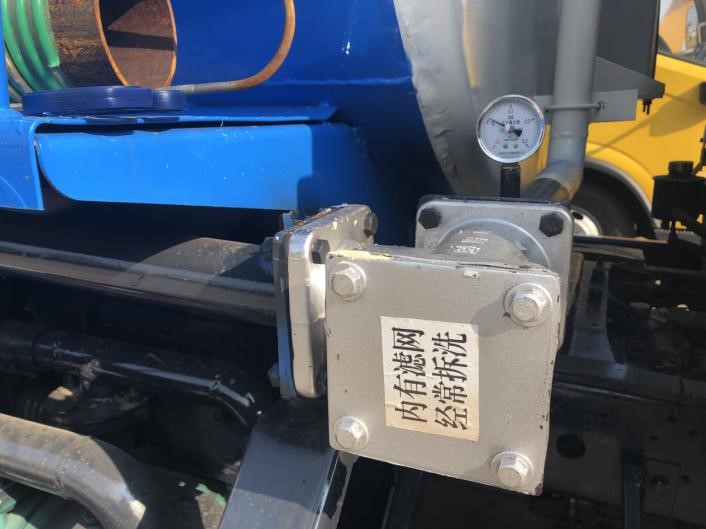

吸粪车视粪管:根据客户的需求,在罐体上加装一个视粪管。这根视粪管是透明的,上面虽然没有数字,但是它的作用非同小可,视粪管是插在与罐体相通的一个插座上面,由于罐体与视粪管相通,所以,视粪管的水所达到的位置就是罐体内粪水的位置。吸粪车密封圈:主要作用是增加罐体密封性能。水气分离器:利用机械的或增加动能的方法分离空气流中游离水分的除湿装置。真空表:空气流量计是测量吸污车发动机吸入空气量的装置,采用透明设计,帮助用户了解真空泵的工作情况。单向阀:其作用是在发动机熄火后,真空泵停止工作时,防止气体倒流,将真空泵内润滑油吸入罐体内造成浪费

油气分离器:其作用是将真空泵排出的润滑油和气体的混合物进行油气分离,气体排入大气,润滑油再流回真空泵中继续作用,往复循环。同时,该件 还作为润滑油桶的作用。

吸粪车真空泵:根据罐体容积的不同,可选装单泵或双泵,采用硅钢离心浇铸的低转速泵,每分钟五百**六百转,叶片厚度达三十mm,是一种高效能吸污泵,比普通吸污泵的功效、使用寿命高出几倍,具有真空度高,使用寿命长,质量稳定等特点。

大四通阀:是具有四个油口的**阀。四通阀是制冷设备中不可缺少的部件,其工作原理是,当电磁阀线圈处于断电状态,先导滑阀在右侧压缩弹簧驱动下左移,高压气体进入毛细管后进入右端活塞腔,另一方面,左端活塞腔的气体排出,由于活塞两端存在压差,活塞及主滑阀左移,使排气管与室外机接管相通,另两根接管相通,形成制冷循环

七:使用安全

1.操作吸粪车前请仔细阅读《操作注意事项》(**盒上标示)!

2.请注意观察以确保人员和车辆安全!

3.操作人员尽量在车上或作业半径外操控!

4.手动操作把手只是备用应急,以遥控为主,保证安全和便捷;

5.未熟练使用吸粪车前请保持低速匀速运行和请人观察配合直**能**熟练使用!

6.车辆运输过程中切记关闭取力器!

7.车辆运输时请关闭遥控器!

8.切忌运输过程中急开急停或高速急转弯!

保养维护

应严格按规定保养垃圾车,使各系统、各装置经常处于良好的技术状态,充分发挥其效能,减少油耗、节省开支,**限度地延长垃圾车的使用寿命。

(一)底盘保养

底盘应严格遵守其使用说明书的规定,进行日、周例行保养。

(二)作业装置保养

作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态,允许其保养同底盘保养同步进行。

1.日保养

日保养主要以清洁、观察为**,内容与垃圾车的使用中注意事项第3条内容相同。

2.作业100h保养

作业100h保养以紧固、润滑为**。

1)检查紧固车厢、作业装置、轴等部位的连接螺栓;

2)按时对各润滑点加注润滑脂或润滑油;

3)检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等,并检查有无油液 渗漏现象;

4)检查取力器工作是否正常。

3.作业500h保养

作业500h保养以调整为**。

1)各作业装置中的零部件是否有轻微变形,必要时给予校正;

2)检查密封胶条的磨损情况,必要时更换;

3)检查液压元件是否能正常工作,必要时应拆检或更换。如果有油液渗漏现象,应更换密封件;

4.作业1500h保养

作业1500h保养**是对各作业装置进行全面技术检查和调整,消除隐患。

1)检查并修复各处焊缝,特别是各重要部位的焊缝;

2)检查各装置零部件的磨损和操作情况,对磨损和操作严重者应予更换;

3)检查各液压元件。

4)清洗液压油箱,各滤油器、空气滤清器和液压管路,更换液压油。对有损伤的密封件和软管应予及时更换;
